LTM09,LTM09B,LTM09C,行走马达
行走装置 系列 LTM09、09B、09C
本产品为马达与减速机一体的行走装置。由集成于减速机内部的双排量轴向柱塞马达、行走减速器组成。马达内置安全阀、防反转阀、停车制动装置及高低二档转换装置，它的特点是：传动比范围大、结构紧凑、工作效率高、可靠性强、体积小、运动平稳、噪音低等，同时具有多级安全保护、使用寿命长等优点。适用于液压履带驱动行走装置。
技术参数
| 型号 | 输入流量 （L/min） |
马达排量(ml/r) | 工作压力(Mpa) | 制动解除压力(Mpa) | 减速比 | 理论输出扭矩(N.m) | 理论输出转速(r/min) | 旋转方式 | 油温范围(℃) | 最佳工作粘度(mm2/s) | 适用机种(T) |
| LTM 09 09B 09C |
80 | 34/53 | 30 | 2~7 | 1/45.569 | 11500 | 51/33 | 双向 | -20℃~+80℃ | 16~25 | 7~9 |

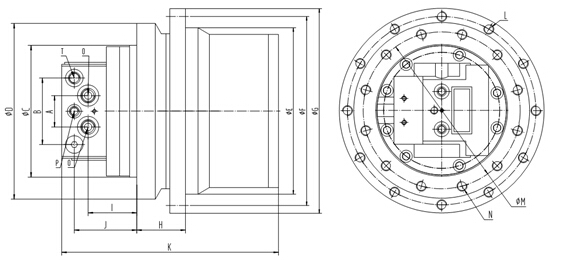

外形尺寸安装图
技术安装参数
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | T |
| LTM09 09B |
50 | 106 | 210 | 280 | 265 | 300 | 326 | 80 | 78 | 100 | 348 | 12-M14 | 250 | 12-M16 | G1/2” | G1/4” | G3/8” |
| LTM09C | 50 | 106 | 210 | 280 | 265 | 300 | 326 | 80 | 78 | 100 | 348 | 14-M14 | 250 | 14-M16 | G1/2” | G1/4” | G3/8 |
