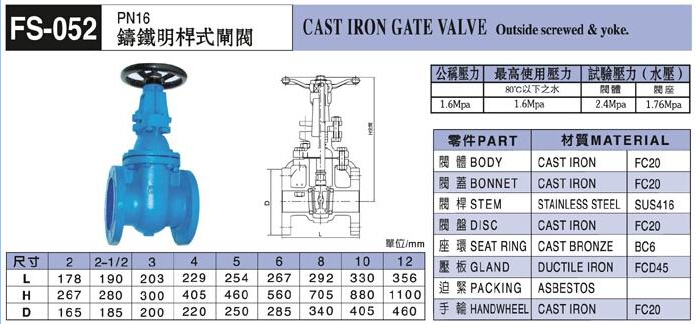

FS-052,铸铁明杆式闸阀
FS052富山铸铁闸阀说明：
铸铁明杆式闸阀，结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠，操作轻便灵活。广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
铸铁明杆式闸阀参数：
| 公称压力 | 最高使用压力 | 试验压力（水压） | |
| 80℃以下之水 | 阀体 | 阀座 | |
| 1.6Mpa | 1.6Mpa | 2.4MPa | 1.76Mpa |
闸阀参数零件：
| 零件PART | 材质MATERIAL | |
| 阀体BODY | CAST IRON | FC20 |
| 阀盖BONNET | CAST IRON | FC20 |
| 阀杆STEM | STAINLESS STEEL | SUS416 |
| 阀盘DISC | CAST IRON | FC20 |
| 座環SEAT RING | CAST BRONZE | BC6 |
| 压板GLAND | DUCTILE IRON | FCD45 |
| 迫紧PACKING | ASBESTOS | |
| 手轮HANDWHEEL | CAST IRON | FC20 |
FS-052铸铁明杆式闸阀尺寸：
| 尺寸 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 |
| H | 267 | 280 | 300 | 405 | 460 | 560 | 705 | 880 | 1100 |
| D | 165 | 185 | 220 | 220 | 250 | 285 | 340 | 405 | 460 |
