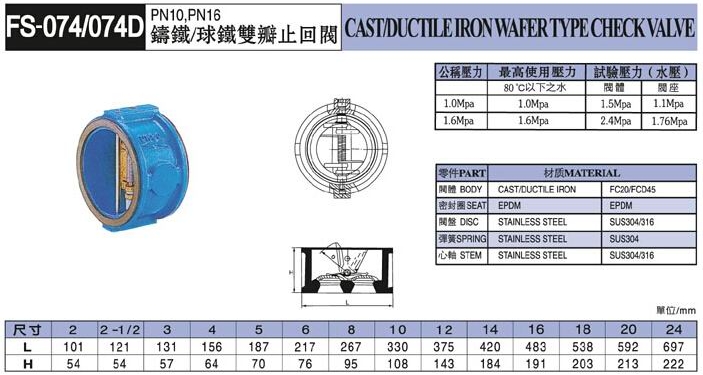

FS-074,FS-074D,铸铁止回阀
FS-074/074D双瓣止回阀说明：
双瓣式止回阀可安装于水泵出口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。FS-074对夹式止回阀采用流体型设计，水头损失较小；内部弹簧可加速封闭，达到静音效果；金属对金属确保密封的可靠性；安装空间小。广泛用于给排水、消防、建筑、暖通系统。
双瓣止回阀参数：
| 公称压力 | 最高使用压力 | 试验压力（水压） | |
| 80℃以下之水 | 阀体 | 阀座 | |
| 1.0Mpa | 1.0Mpa | 1.5Mpa | 1.1Mpa |
| 1.6Mpa | 1.6Mpa | 2.4MPa | 1.76Mpa |
铸铁/球铁双瓣止回阀零件：
| 零件PART | 材质MATERIAL | |
| 阀体BODY | CAST/DUCTILE IRON | FC20/FCD45 |
| 密封圈SEAT | EPDM | EPDM |
| 阀盘DISC | STAINLESS STEEL | SUS304/316 |
| 弹簧SPRING | STAINLESS STEEL | SUS304 |
| 心轴STEM | STAINLESS STEEL | SUS304/316 |
FS074双辨式止回阀尺寸：
| 尺寸 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| L | 101 | 121 | 131 | 156 | 187 | 217 | 267 | 330 | 375 | 420 | 483 | 538 | 592 |
| H | 54 | 54 | 57 | 64 | 70 | 76 | 95 | 108 | 143 | 184 | 191 | 203 | 213 |
