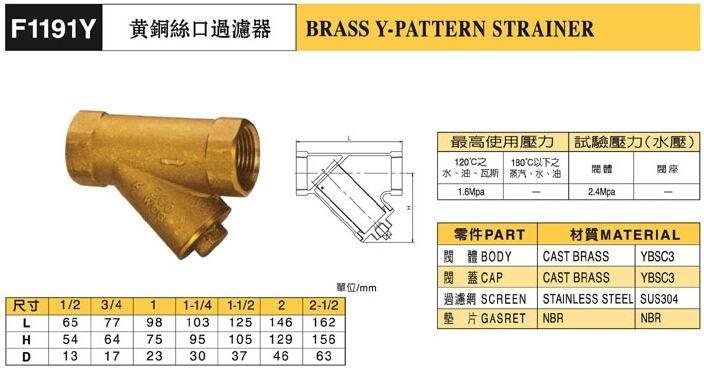

F1191Y,黄铜丝口过滤器
Y型过滤器说明：
F1191Y黄铜丝口过滤器主要应用于口径较小的管道设备，连接拆卸方便，排污性能可靠，经济适用。是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，在管道系统中用于过滤介质颗粒杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。
黄铜丝口过滤器参数：
| 最高使用压力 | 试验压力（水压） | ||
| 120℃之水、油、瓦斯 | 180℃以下之蒸汽、水、油 | 阀体 | 阀座 |
| 1.6Mpa | - | 2.4Mpa | - |
F1191Y过滤器零件：
| 零件PART | 材质MATERIAL | |
| 阀体BODY | CAST BRASS | YBSC3 |
| 阀盖CAP | CAST BRASS | YBSC3 |
| 过滤网SCREEN | STAINLESS STEEL | SUS304 |
| 垫片GASRET | NBR | NBR |
1191Y黄铜丝口过滤器尺寸：
| 尺寸 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 |
| L | 65 | 77 | 98 | 103 | 125 | 146 | 162 |
| H | 54 | 64 | 75 | 95 | 105 | 129 | 156 |
| D | 13 | 17 | 23 | 30 | 37 | 46 | 63 |
