TK-100,TK-150,TK-200,TK-300,TK-400,TK-500,KT-200,KT-400,油扩散泵
一、KT(TK)型油扩散泵的特点及用途：
1、抽速大（与K系列泵相比，TK、 KT泵的抽速可提高30-50%）
2、工作可靠
3、使用寿命长
常用于要求抽气时间和排气量大的场合
二、KT(TK)型油扩散泵的技术参数：
|
型号
|
TK-150
|
TK-200
|
TK-300
|
TK-400
|
TK-500
|
KT-200
|
KT-400
|
| 极限压力(Pa) |
7×10-5
|
||||||
|
抽气速率(L/s)
|
1000
|
2000
|
4000
|
7000
|
10000
|
2000
|
7000
|
| 最大排气压力 (Pa) |
40
|
||||||
| 注入油量(L) |
0.3
|
0.5
|
1.43
|
2.4
|
3.7
|
0.55
|
3.5
|
|
加热功率(kw)
|
1.2
|
1.5
|
2.4
|
4.5
|
6
|
1.6
|
4.5
|
|
冷却水耗量 (L/min)
|
5
|
5
|
6
|
8
|
8
|
5
|
8
|

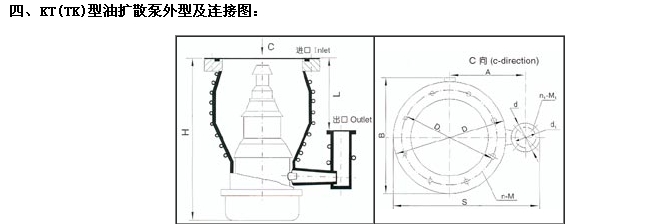

| 型号Model | S | B | H | A | L | D | D1 | d | d1 | n-M | n1-M1 |
| TK-100 | 260 | 170 | 365 | 130 | 125 | 170 | 145 | 78 | 64 | 4-M10 | 4-M6 |
| TK-150 | 356 | 240 | 480 | 180 | 165 | 220 | 195 | 110 | 90 | 8-M10 | 4-M8 |
| TK-200 | 455 | 290 | 550 | 240 | 200 | 275 | 250 | 125 | 105 | 8-M10 | 4-M8 |
| TK-300 | 625 | 450 | 720 | 330 | 280 | 380 | 350 | 145 | 125 | 8-M12 | 4-M8 |
| TK-400 | 800 | 560 | 900 | 440 | 360 | 500 | 465 | 170 | 145 | 16-M16 | 4-M10 |
| TK-500 | 900 | 700 | 1050 | 500 | 500 | 600 | 565 | 195 | 170 | 12-M16 | 8-M10 |
| KT-200 | 440 | 290 | 550 | 240 | 200 | 275 | 250 | 125 | 105 | 8-M10 | 4-M8 |
| KT-400 | 750 | 560 | 890 | 440 | 360 | 510 | 480 | 165 | 145 | 16-M12 | 4-M8 |
