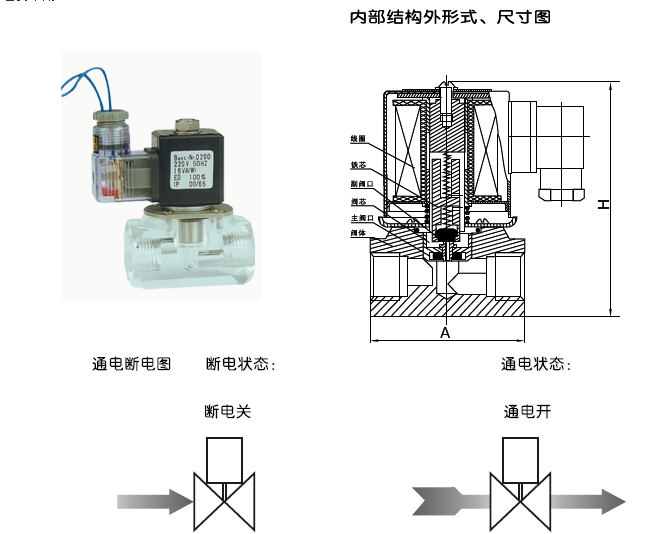

二位二通常闭型电磁阀,断电关闭,通电打开阀体材质为不锈钢,有机玻璃,铜(定制)
最大耐压力为:12fg/cm2
环境温度:0℃～65℃(F级)、0℃～80℃(H级)
按阀上所标流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装
电压:AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允许波动
密封件采用聚四氟乙烯材料(Teflon),以适用不同流体的开关控制
φ3mm电磁阀,线圈可配德国原装NASS线圈
常规备货:AC220V 50/60HZ DC24V
密封采用VITON
型号规格：
|
接管
口径 |
流量
通径 mm |
CV值
|
线圈
配置 |
功率
|
线圈
等级 |
外形尺寸 长X宽X高 A x B x H |
重量
KG |
订货型号以下
表中电压为 220CAC 50/60HZ |
|
|
VA
|
W
|
||||||||
|
AC220V
|
DC24V
|
||||||||
| 1/8'' | 3 | 0.23 | D | 22 | 13 | F | 30x30x82 | 0.36 | HCTS1DF02V5A03 |
| 1/4'' | 3 | 0.23 | D | 22 | 13 | F | 30x30x82 | 0.36 | HCTS1DF02V5B03 |
| 4 | 0.6 | D | 22 | 13 | F | 50x30x82 | 0.8 | HCTS1DF02V5B04 | |
| 3/8'' | 4 | 0.6 | D | 22 | 13 | F | 50x30x82 | 0.8 | HCTS1DF02V5C04 |
| 6 | 0.9 | A | 19.8 | 12.5 | H | 50x30x82 | 0.7 | HCTS1AH02V5C06 | |
| 1/2'' | 6 | 0.9 | A | 19.8 | 12.5 | H | 50x30x82 | 0.7 | HCTS1AH02V5D06 |
| 10 | 1.5 | A | 19.8 | 22 | H | 70x38x110 | 1.2 | HCTS1AH02V5D10 | |
| 10 | 1.5 | D | 19.8 | 22 | F | 70x38x110 | 1.2 | HCTS1DF02V5D10 | |
| 3/4'' | 15 | 4.5 | A | 19.8 | 22 | H | 80x40x115 | 1.3 | HCTS1AH02V5E15 |
| 15 | 4.5 | D | 19.8 | 22 | F | 80x40x115 | 1.3 | HCTS1DF02V5E15 | |
| 1'' | 15 | 4.5 | A | 19.8 | 22 | H | 80x40x115 | 1.2 | HCTS1AH02V5G15 |
| 15 | 4.5 | D | 19.8 | 22 | F | 80x40x115 | 1.2 | HCTS1DF02V5G15 | |
HCTS1AH02V5D10,HCTS1AH02V5E15,HCTS1DF02V5E15,HCTS1AH02V5G15,
HCTS1DF02V5G15,
