HCZ-25,HCZ-25F,HCZ-32F,HCZ-40F,HCZ-50F,
HCZ-80F,HCZ-100F,HCZ-150F,
技术参数：
| 1 | 最高工作压力 | 1.6MPa<1.0MPa> |
| 2 | 工作压差 | 0.05～1.6MPa≥φ65 0.1～1.6MPa<HTZP系列0.04～1.0MPa> |
| 3 | 介质 | 液体 气体 蒸汽 油 <20cst |
| 4 | 介质温度 | ≤180℃<200℃> |
| 5 | 电压 | AC：380V 220V 36V/50HZ DC：24V 110V 220V |
| 6 | 绝缘等级 | B级 |
| 7 | 电源允许波动 | -15%～+10% |
| 8 | 功率 | φ15～φ50 24W φ65～φ150 50W |
| 9 | 响应时间 | φ15～φ50 开≤2秒 关≤3秒 φ65～φ150 开≤3秒 关≤5秒 |
| 10 | 安装方式 | 介质流向与电磁阀箭头保持一致，线圈垂直向上，工作介质清洁 |
|

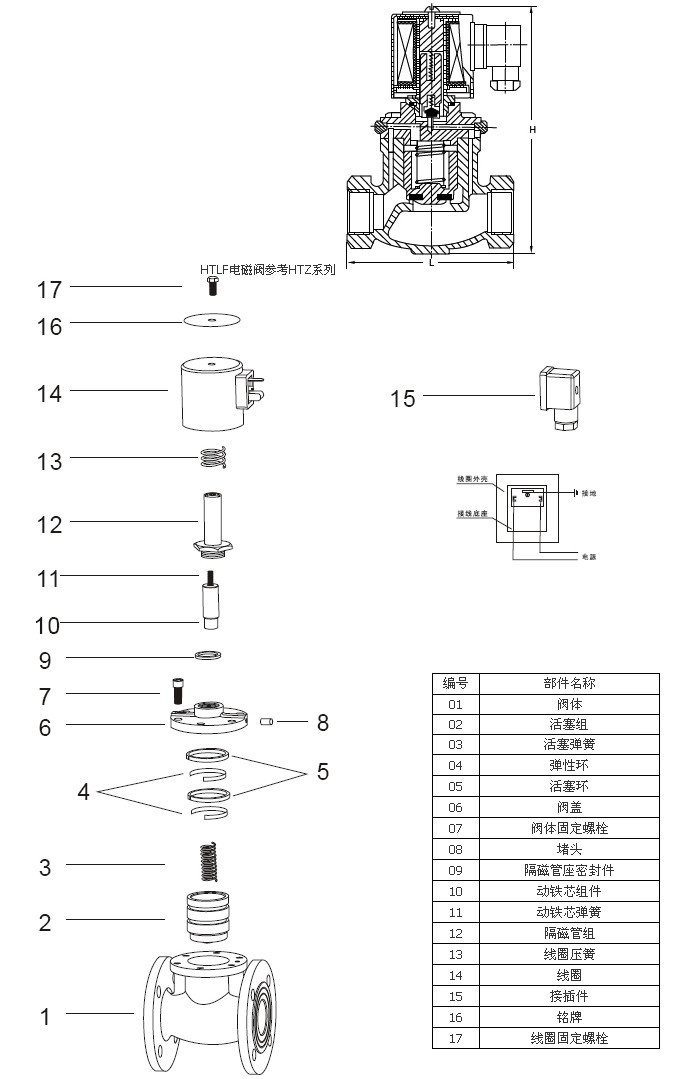

型号
|
长
|
高
|
连接方式
|
材质
|
| HCZ-15 | 90 | 150 |
G1/2" 内螺纹
|
铜阀体
|
| HCZ-20 | 100 | 160 |
G3/4" 内螺纹
|
|
| HCZ-25 | 115 | 176 |
G1" 内螺纹
|
|
| HCZ-32 | 140 | 201 |
G11/4" 内螺纹
|
|
| HCZ-40 | 155 | 223 |
G11/2" 内螺纹
|
|
| HCZ-50 | 170 | 230 |
G2" 内螺纹
|
|
| HCZ-25F | 122 | 202 |
法兰4孔φ13.5孔径φ85孔距
|
|
| HCZ-32F | 140 | 240 |
法兰4孔φ17.5孔径φ100孔距
|
|
| HCZ-40F | 150 | 254 |
法兰4孔φ17.5孔径φ110孔距
|
|
| HCZ-50F | 160 | 265 |
法兰4孔φ17.5孔径φ125孔距
|
|
| HCZ-65F | 240 | 360 |
法兰4孔φ17.5孔径φ145孔距
|
铸铁阀体
|
| HCZ-80F | 280 | 400 |
法兰4孔φ17.5孔径φ160孔距
|
|
| HCZ-100F | 320 | 420 |
法兰8孔φ17.5孔径φ180孔距
|
|
| HCZ-150F | 400 | 570 |
法兰8孔φ22孔径φ240孔距
|
