HTPM-10,HTPM-15,HTPM-20,HTPM-25,HTPM-35,HTPM-40,HTPM-50,磁保持脉冲电磁阀

点击图片查看原图

型号: HTPM-10,HTPM-15,HTPM-20,HTPM-25,HTPM-35,HTPM-40,HTPM-50,磁保持脉冲电磁阀
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 654
询价

公司基本资料信息
详细说明
 HTPM-10,HTPM-15,HTPM-20,HTPM-25,HTPM-35,HTPM-40,HTPM-50,磁保持脉冲电磁阀

特性:
该阀以动作灵敏,耐压高而著称。
常用于IC卡燃气表、节水灌溉、水表及自动冲冼的各种卫生洁具。
阀芯套管冲压,拉伸成形,严密性好,寿命长;运行可靠。

使用条件
介质不腐蚀的气、水,介质温度≤60℃,相对温度不超过85%的场所。

使用方法
打开关闭只要交换电源正负极即可。

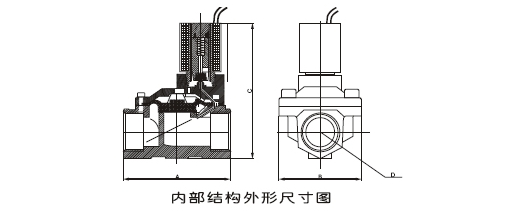

外形尺寸
规格型号 HTPM-10 HTPM-15 HTPM-20 HTPM-25 HTPM-35 HTPM-40 HTPM-50
长(A) 66.5 66.5 75 96 131 131 165
宽(B) 48 48 58 70 96 96 120
高(C) 82.5 82.5 88 101 116 116 142
接管螺纹(D) 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
结构规格参数
规格型号
HTPM-10
HTPM-15
HTPM-20
HTPM-25
HTPM-35
HTPM-40
HTPM-50
接管口径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
使用流体
水、过滤空气(给油或不给油)、液体、轻油
动作方式
先导式
型式
常闭式
流量孔径
13mm
13mm
20mm
25mm
35mm
40mm
50mm
CV值
4.5
4.5
7.6
12
22
30
48
使用压力
0.5~10kgf/cm2
最大压力
15kgf/cm2
膜片形式
标准:NBR 选购:VITON,EPDM
温度范围
0℃~60℃
使用电压范围
脉冲6~24V DC 其它电压可定制
脉宽
60~80ms
本体本质
锻钢
