GDB10,GDB12,GDB15,GDB20,GDB25,GDB32,GDB40,GDB50,防爆电磁阀

应用范围
石油、化工、造船、航天、军品、电力、钢铁、消防喷淋、电镀涂装、燃气燃油、环保设备、

吹灰除尘、分析仪器、纺织印染、暖通空调、清洗设备、园林喷灌、食品工业等控制系统。



技术参数

公称通径

DN10-DN50

原理结构

先导膜片式

阀体材质

黄铜、316

密封材料

NBRFKMEPDM

环境温度

-10+60(防爆型-20+50)

流体温度

C2:-1080C3:-10120

适用流体

气体、液体

流体粘度

≤22mm2/S

连接方式

内螺纹(国标或NPT)、法兰

安装方式

水平安装,线圈向上(其它方式可定制)

防护等级

IP65

压力参数



最低压差

0.05Mpa

普通常闭

气、液:1.2Mpa,油:1.0Mpa

普通常闭

可定制压力:1.6Mpa

防爆常闭

气、液:1.0 Mpa,油:0.8 Mpa

常开型

气、液:0.8 Mpa 油:0.7 Mpa

消防专用

水、液:1.6 Mpa

电气参数



电源电压

220V 110VAC50/60Hz24V 12VDC

额定功率

普通型AC22VA  DC13W
常开型AC33VA  DC32W
防爆型AC18VA  DC20W

电压公差

±10%

电气连接

普通型:标准接线盒
防爆型:M141.51.5M导线

以上为启动后平稳工作时功率,防爆型常开常闭功率相同。



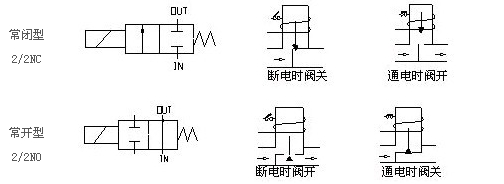

功能选项

代号

功能名称

功能说明

K

常开

通电阀关,断电阀开

E

防爆

防爆等级:Exm/T4

T
J

带定时器
配节能模块

可以设定开、关间隔时间
降低线圈温升和功耗,延长线圈寿命(无防爆型)

规格参数












规格

接口G

通径mm

Cv

螺纹式外形尺寸[mm]

L

W

H(常闭)

H(常开)

GDB10

1/43/8

10

1.72

55

35

95

NO

GDB12

3/81/2

12

4.35

66

48

107

125

GDB15

1/2

15

4.52

66

48

107

125

GDB20

3/4

20

7.63

75

58

113

130

GDB25

1

25

12

95

70

124

140

GDB32

1 1/4

34

22

130

95

142

155

GDB40

1 1/2

40

30

130

95

142

155

GDB50

2

50

48

163

120

165

180

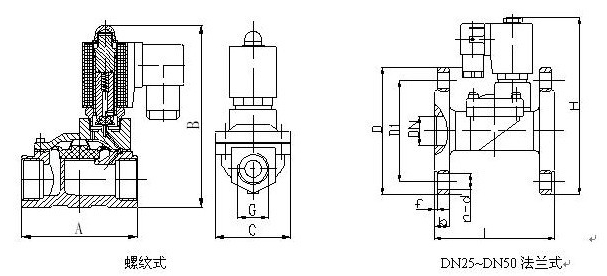

外形尺寸(不锈钢法兰式)

型号规格

通径

外形尺寸[mm]

法兰尺寸[mm]

L

H

D

D1

b

n-d

GDB25

25

135

162

110

85

14

4-φ14

GDB32

34

160

175

135

100

15

4-φ18

GDB40

40

160

182

145

110

15

4-φ18

GDB50

50

200

205

160

125

16

4-φ18

建议
流体中若含杂质,应在电磁阀前方安装过滤阀(滤网≥60目),而且流体应无凝固或结晶现象;
防爆型线圈内置熔丝管和压敏电阻技术保护元件,确保线圈安全;
在设计控制方案时尽量选择常闭型,而你如果是通电时间太长则不必担忧,本阀适应连续工作。
