E-GDUC50,E-GDUC65,E-GDUC80,E-GDUC125,E-GDUC150,E-GDUC200,电动法兰式硬密封蝶阀

E-GDUC电动法兰式硬密封蝶阀

技术参数

电动选配

E系列

电源电压

AC220V、AC380V（其它特制）

环境温度

-30℃～+70℃

防护等级

IP67

功能选项

防爆型

防爆等级:dIIBT3/T4

信号反馈

X1机械式无源信号，X2有源信号

带加热器

可在潮湿环境干燥执行器内元件

手动功能

电动执行器带有手动开阀、关阀功能

调节型

输入4~20mA信号，实现球阀调节功能

备注：电动参数请另参考所选配的电动执行器资料。

阀体参数

公称压力

PN10、PN16、PN25

连接方式

法兰 JB、GB（特选ANSI、JIS）

阀体材质

WCB、SS304、SS316、SS316L

碟板材质

WCB、SS304、SS316、SS316L

密封材料

Y(多层或混合硬密封)、S(不锈钢金属密封)

工作温度

T6: -30℃～250℃（Y）
T7: -30℃～350℃（S)
T8: -40℃～400℃（S)
T9: -40℃～450℃（S)

标准规范

* 法兰标准：GB9113、GB9113、GB9115

* 检测与试验：GB/T13927-1992、B/T 9092-1999

* 设计标准：JB-T 8527-1997

* 结构长度：GB/T 12221

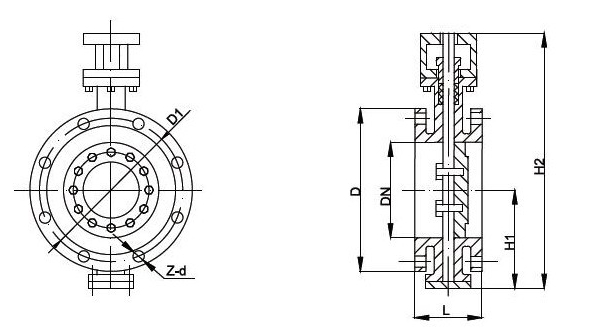

GB阀体尺寸

公称压力bar

型号规格

DN

LA型

LB型

D

D1

H1

H2

z-d

P-气动头

E-电动头

PN16
WCB、304、316

GDUC50

50

108

150

165

125

112

655

4-18

P075D

E06

GDUC65

65

112

170

185

145

115

665

4-18

P083D

E06

GDUC80

80

114

180

200

160

120

675

8-18

P092D

E10

GDUC100

100

127

190

220

180

138

705

8-18

P105D

E15

GDUC125

125

140

200

250

210

164

745

8-18

P125D

E20

GDUC150

150

140

210

285

240

175

830

8-22

P140D

E30

GDUC200

200

152

230

340

295

200

880

12-22

P140D

E50

GDUC250

250

165

250

405

355

243

955

12-26

P160D

E50

GDUC300

300

178

270

460

410

250

1065

12-26

P190D

E90

GDUC350

350

190

290

520

470

280

1100

16-26

P210D

E100

GDUC400

400

216

310

580

525

305

1220

16-30

P240D

E200

GDUC450

450

222

330

640

585

350

1280

20-30

P240D

E200

GDUC500

500

229

350

715

650

380

1320

20-33

P270D

E250

GDUC600

600

267

390

840

770

445

1485

20-36

P300D

GDUC700

700

292

430

910

840

480

1615

24-36

P350D

GDUC800

800

318

470

1025

950

530

1750

24-39

P400D
