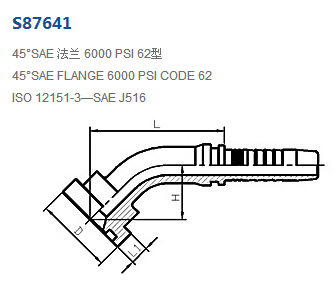

S87641-08-08,S87641-12-10,S87641-20-16,S87641-32-24,S87641-16-12,S87641-24-24,扣压式软管接头
产品技术参数：
| 代 号 | 法兰型号 | 软 管 | 尺寸 | ||||
|---|---|---|---|---|---|---|---|
| PART NO. | FLANGE SIZE | 公称内径 DN | 标号 DASH | L | D | L1 | H |
| S87641-08-08 | 1/2＂ | 13 | 08 | 58 | 31.7 | 7.75 | 25.1 |
| S87641-12-10 | 3/4＂ | 16 | 10 | 67 | 41.3 | 8.76 | 27.8 |
| S87641-12-12 | 3/4＂ | 19 | 12 | 73.5 | 41.3 | 8.76 | 30.5 |
| S87641-16-12 | 1＂ | 19 | 12 | 76 | 47.6 | 9.53 | 33 |
| S87641-16-16 | 1＂ | 25 | 16 | 87 | 47.6 | 9.53 | 34.4 |
| S87641-16-20 | 1＂ | 32 | 20 | 99.5 | 47.6 | 9.53 | 39 |
| S87641-20-16 | 1.1/4＂ | 25 | 16 | 90 | 54 | 10.29 | 37.4 |
| S87641-20-20 | 1.1/4＂ | 32 | 20 | 103 | 54 | 10.29 | 41.5 |
| S87641-24-20 | 1.1/2＂ | 32 | 20 | 106 | 63.5 | 12.57 | 45.1 |
| S87641-24-24 | 1.1/2＂ | 38 | 24 | 120 | 63.5 | 12.57 | 50.3 |
| S87641-32-24 | 2＂ | 38 | 24 | 125 | 79.4 | 12.57 | 56 |
| S87641-32-32 | 2＂ | 51 | 32 | 143 | 79.4 | 12.57 | 62 |
注：1、表中代号用于编织软管。 2、如需用于缠绕软管代号改为S87642-XX-XX。
