S1QG-14-04,S1QG-22-08,S1QG-30-12,S1QG-45-20,S1QG-16-06,S1QG-27-12,S1QG-39-16,锥面扩口密封接头
点击图片查看原图

型号： S1QG-14-04,S1QG-22-08,S1QG-30-12,S1QG-45-20,S1QG-16-06,S1QG-27-12,S1QG-39-16
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 145
询价

公司基本资料信息
详细说明
 S1QG-14-04,S1QG-22-08,S1QG-30-12,S1QG-45-20,S1QG-16-06,S1QG-27-12,S1QG-39-16,锥面扩口密封接头

产品技术参数：

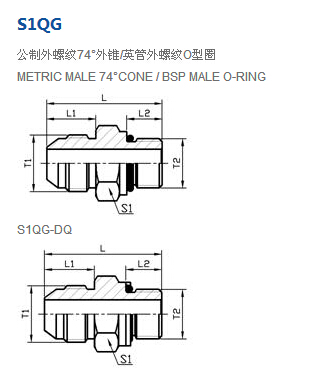

代号RAPT  NO. 螺纹  ETHREAD 尺寸      DIMENSIONS 工作压力MPa
T1 T2 L1 L2 L S1
S1QG-14-04 M14X1.5 G1/4＂X19 18 11.2 36 19 35
S1QG-16-06 M16X1.5 G3/8＂X19 19 11.2 40 22 25
S1QG-18-06 M18X1.5 G3/8＂X19 19 11.2 40 22
S1QG-18-08 M18X1.5 G1/2＂X14 19 14.5 43 27
S1QG-22-08 M22X1.5 G1/2＂X14 19.5 14.5 44.5 27 20
S1QG-27-12 M27X1.5 G3/4＂X14 20.5 14.5 49.5 36
S1QG-30-12 M30X1.5 G3/4＂X14 23 14.5 52.5 36
S1QG-33-16 M33X2 G1＂X11 26 18.6 60 41 16
S1QG-36-16 M36X2 G1＂X11 26 18.6 60 41
S1QG-39-16 M39X2 G1＂X11 26 18.6 60 41 12.5
S1QG-45-20 M45X2 G1.1/4＂X11 28.5 18.6 66.5 50 10
注:若需配挡圈请在代号后加“DQ”，如S1QG-30-12DQ。 S1QG-18-06,S1QG-18-08,S1QG-33-16,S1QG-36-16,
