首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头

S1CFG9-16-35,S1CFG9-26-35,S1CFG9-30-40,S1CFG9-45-40,S1DFG9-30-40,S1DFG9-30-35,法兰接头
点击图片查看原图

型号： S1CFG9-16-35,S1CFG9-26-35,S1CFG9-30-40,S1CFG9-45-40,S1DFG9-30-40,S1DFG9-30-35
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 196
询价

公司基本资料信息
详细说明
 S1CFG9-16-35,S1CFG9-26-35,S1CFG9-30-40,S1CFG9-45-40,S1DFG9-30-40,S1DFG9-30-35,法兰接头

产品技术参数：

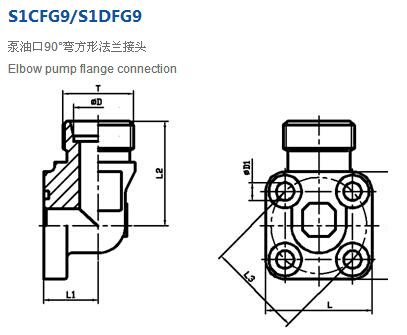

代 号 螺纹 THREAD 管子外径 尺寸  DIMENSIONS 配用附件 工作压力    Mpa
PART NO. T1 TUDE O.D L L1 L2 L3 D1 螺栓 BOLT O形圈 O-RING
S1CFG9-16-35 M16X1.5 10 39 16.5 38 35 6.5 M6X22/M6X35 20X2.5 31.5
S1CFG9-18-35 M18X1.5 12 39 16.5 38 35 6.5 M6X22/M6X35 20X2.5 31.5
S1CFG9-22-35 M22X1.5 15 39 16.5 38 35 6.5 M6X22/M6X35 20X2.5 25
S1CFG9-26-35 M26X1.5 18 39 20.5 38 35 6.5 M6X22/M6X40 20X2.5 25
S1CFG9-22-40 M22X1.5 15 42 22.5 38 40 6.5 M6X22/M6X40 26X2.5 10
S1CFG9-26-35 M26X1.5 18 42 22.5 38 40 6.5 M6X22 26X2.5 10
S1CFG9-30-40 M30X2 22 42 22.5 38 40 6.5 M6X22 26X2.5 10
S1CFG9-36-40 M36X2 28 42 28 40 40 6.5 M6X22/M6X50 26X2.5 10
S1CFG9-45-40 M45X2 35 42 34 41 40 6.5 M6X22/M6X60 26X2.5 10
S1DFG9-24-35 M24X1.5 16 39 20 38 35 6.5 M6X22/M6X40 20X2.5 31.5
S1DFG9-30-35 M30X2 20 39 25 45 35 6.5 M6X22/M6X45 20X2.5 31.5
S1DFG9-30-40 M30X2 20 42 22.5 40 40 6.5 M6X22/M6X45 26X2.5 25
S1CFG9-18-35,S1CFG9-22-35,S1CFG9-22-40,S1CFG9-26-35,S1CFG9-36-40,S1DFG9-24-35,
