首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头

S1B9-02,S1B9-04,S1B9-06,S1B9-08,S1B9-10,S1B9-12,S1B9-16,S1B9-20,S1B9-24,锥面密封接头
点击图片查看原图

型号： S1B9-02,S1B9-04,S1B9-06,S1B9-08,S1B9-10,S1B9-12,S1B9-16,S1B9-20,S1B9-24
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 171
询价

公司基本资料信息
详细说明

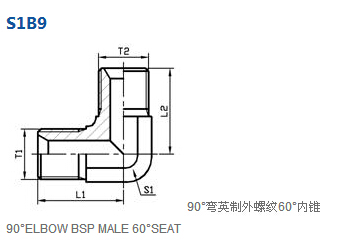

 S1B9-02,S1B9-04,S1B9-06,S1B9-08,S1B9-10,S1B9-12,S1B9-16,S1B9-20,S1B9-24,锥面密封接头

产品技术参数：

代号           RAPT  NO. 螺纹 THREAD 尺寸 DIMENSIONS
T1 T2 L1 L2 S1
S1B9-02 G1/8＂X28 G1/8＂X28 19.8 19.8 11
S1B9-04 G1/4＂X19 G1/4＂X19 24.5 24.5 14
S1B9-06 G3/8＂X19 G3/8＂X19 27.5 27.5 16
S1B9-08 G1/2＂X14 G1/2＂X14 34.5 34.5 22
S1B9-10 G5/8＂X14 G5/8＂X14 38 38 22
S1B9-12 G3/4＂X14 G3/4＂X14 40 40 27
S1B9-16 G1＂X11 G1＂X11 46 46 33
S1B9-20 G1.1/4＂X11 G1.1/4＂X11 50.5 50.5 41
S1B9-24 G1.1/2＂X11 G1.1/2＂X11 57.5 57.5 48
