首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头

S1BH-02-10,S1BH-04-12,S1BH-06-14,S1BH-08-18,S1BH-12-27,S1BH-20-42,S1BH-24-48,锥面密封接头
点击图片查看原图

型号： S1BH-02-10,S1BH-04-12,S1BH-06-14,S1BH-08-18,S1BH-12-27,S1BH-20-42,S1BH-24-48
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 226
询价

公司基本资料信息
详细说明
 S1BH-02-10,S1BH-04-12,S1BH-06-14,S1BH-08-18,S1BH-12-27,S1BH-20-42,S1BH-24-48,锥面密封接头

产品技术参数：

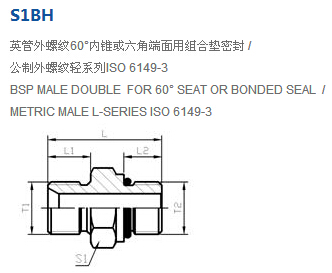

代号          RAPT  NO. 螺纹  THREAD 尺寸 DIMENSIONS
E F L1 L2 S1 L
S1BH-02-10 G1/8＂X28 M10X1 10 8.5 14 25
S1BH-02-12 G1/8＂X28 M12X1.5 10 11 17 28
S1BH-04-12 G1/4＂X19 M12X1.5 12 11 19 30
S1BH-04-14 G1/4＂X19 M14X1.5 12 11 19 31.5
S1BH-04-16 G1/4＂X19 M16X1.5 12 11.5 22 31.5
S1BH-06-14 G3/8＂X19 M14X1.5 13.5 11 22 35
S1BH-06-16 G3/8＂X19 M16X1.5 13.5 11.5 22 33
S1BH-06-18 G3/8＂X19 M18X1.5 13.5 12.5 24 36.5
S1BH-08-18 G1/2＂X14 M18X1.5 16 12.5 27 41
S1BH-08-22 G1/2＂X14 M22X1.5 16 13 27 41.5
S1BH-10-22 G5/8＂X14 M22X1.5 17.5 13 30 43
S1BH-12-22 G3/4＂X14 M22X1.5 18.5 13 32 45
S1BH-12-27 G3/4＂X14 M27X2 18.5 16 32 45.5
S1BH-16-27 G1＂X11 M27X2 20.5 16 41 49
S1BH-16-33 G1＂X11 M33X2 20.5 16 41 49.5
S1BH-20-42 G1.1/4＂X11 M42X2 20.5 16 50 51.5
S1BH-24-48 G1.1/2＂X11 M48X2 23 17.5 55 55.5
注:若需配挡圈请在代号后加“DQ”，如S1BH-24-48DQ。 S1BH-02-12,S1BH-04-14,S1BH-04-16,S1BH-06-16,S1BH-06-18,S1BH-08-22,S1BH-10-22,
S1BH-12-22,S1BH-16-27,S1BH-16-33,
