ZJYT-002,ZJYT-003,ZJYT-004,ZJYT-012,ZJYT-022,ZJYT-033,风冷冷凝器

点击图片查看原图

型号: ZJYT-002,ZJYT-003,ZJYT-004,ZJYT-012,ZJYT-022,ZJYT-033
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 538
询价

公司基本资料信息
详细说明
 ZJYT-002,ZJYT-003,ZJYT-004,ZJYT-012,ZJYT-022,ZJYT-033,风冷冷凝器
特点:
◆结构合理,互换性好,可以配用不同种类的压缩机;
◆有开窗式翅片和蜂窝式翅片两种,可以满足不同客户的需求;
◆在3.0MPa气压下进行气密性试验,保证了产品出厂时具有高气密性的质量特性;
◆片距在2.0mm~3.0mm之间可调,以满足客户不同环境条件的需求;
◆可根据客户要求配置不同形式冷凝风机;
详细描述:

ZJYT风冷冷凝器技术参数

型号 Model 换热量 Heat exchange capacity (kW) 面积Surface (m2) 排环数 Copper pipe arrangement 风扇电机Fan 进气管 Air inlet Ø (mm) 出液管Liquid outlet Ø(mm) 重量weight (kg)
数量 Qty 功率 Power(W) 风量
Wind volume (m3/h)
风叶
Fan Ø (mm)
 电压Voltage (V)
ZJYT-002 0.6 2 2×4 1 33 500 200 220 10 10 4
ZJYT-003 0.8 3 3×4 1 33 500 200 220 10 10 4.3
ZJYT-003/A 1.0 3.4 3×4.5 1 33 800 200 220 10 10 4.5
ZJYT-004 1.2 4 3×5 1 60 800 250 220 10 10 6
ZJYT-005 1.5 5.2 3×6 1 75 1250 300 220 10 10 8
ZJYT-007 2.0 7 4×6 1 75 1250 300 220 10 10 10.2
ZJYT-012 3.5 12 4×8 1 90/120 1800 356   220/380 19 16 13.8
ZJYT-015 4.4 15 4×9 1 90/120 1800 356 220/380 19 16 16.5
ZJYT-018 5.2 18 4×10 1 90/120 3000 382 220/380 19 16 22
ZJYT-022 6.4 22 5×10 1 90/120 3000 382 220/380 16 16 24
ZJYT-022/A 6.4 22 4×8 2 2×90 2×1800 356 380 16 16 26
ZJYT-028 8.1 28 4×9 2 2×90 2×1800 356 380 19 16 29
ZJYT-033 9.6 33 4×10 2 2×120 2×3000 382 380 19 16 36
ZJYT-041 13.0 41 5×10 2 2×120 2×3000 382 380 19 16 40
ZJYT-049 15.0 49 5×12 2 2×120 2×3000 382 380 19 16 50
ZJYT-060 18.0 60 5×12 2 2×120 2×3000 382 380 22 19 58
ZJYT-062 18.5 62 4×18 4 4×120 4×1800 356 380 25 22 65
ZJYT-070 20.0 70 4×18 4 4×120 4×1800 356 380 25 22 72
ZJYT-072 20.6 72 5×15 2 2×250 2×4500 450 380 25 19 68
ZJYT-080 22.3 80 4×20 4 4×120 4×3000 382 380 25 22 81
ZJYT-080/A 22.3 80 5×16 2 2×250 4×6000 500 380 25 22 81
ZJYT-100 28.6 100 5×20 4 4×120 4×3000 382 380 25 22 90
ZJYT-120 34.8 120 5×24 4 4×120 4×3000 382 380 32 25 105
ZJYT-140 40.6 140 6×24 4 4×250 4×4500 450 380 32 25 128
ZJYT-150 43.5 150 5×24 4 4×250 4×6000 500 380 32 25 135
ZJYT-180 52.2 180 6×24 4 4×250 4×6000 500 380 32 25 170
ZJYT-220 64.9 220 6×24 6 6×250 6×4500 450 380 32 32 210
ZJYT-270 80.0 270 6×24 6 6×400 6×6000 500 380 35 35 255

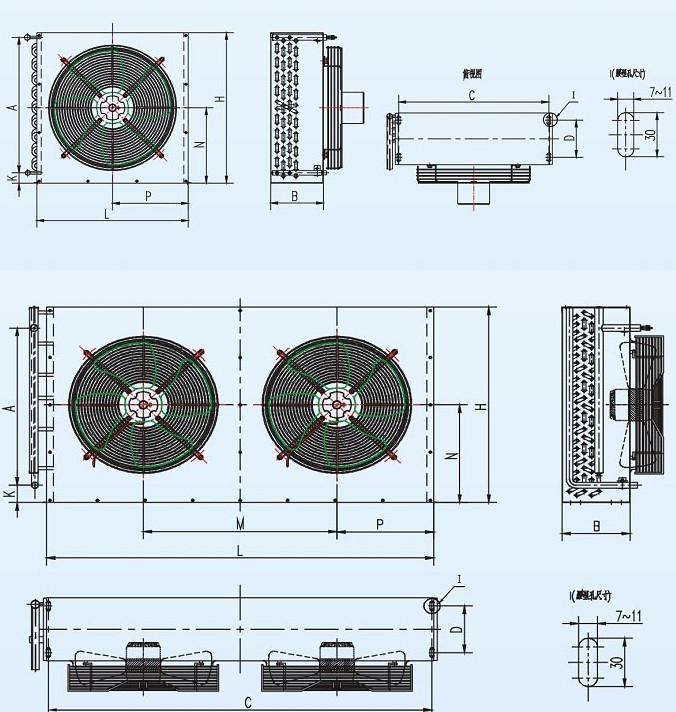

外形尺寸及安装尺寸


型号 Model 安装尺寸Installation size (mm) 安装孔径 (mm)
Mounting hole Ø
L B H C D A K N P M
ZJYT-002 260 110 240 260 75 200 24 120 130 // 6
ZJYT-003 260 110 240 260 75 200 24 120 130 // 6
ZJYT-003/A 295 110 255 260 75 225 24 128 145 // 6
ZJYT-004 290 110 290 290 75 250 24 145 145 // 6
ZJYT-005 360 130 340 360 72 290 25 170 180 // 10
ZJYT-007 360 130 340 360 72 290 25 170 180 // 10
ZJYT-012 430 180 430 430 130 330 50 215 215 // 10
ZJYT-015 480 180 480 480 130 380 50 240 240 // 10
ZJYT-018 520 180 530 520 130 430 50 265 260 // 10
ZJYT-022 520 200 530 520 150 430 50 265 265 // 10
ZJYT-022/A 800 180 430 800 130 330 50 215 200 400 10
ZJYT-028 930 180 480 930 130 380 50 240 245 440 10
ZJYT-033 930 200 530 900 130 430 50 265 235 460 10
ZJYT-041 930 200 530 930 150 430 50 265 235 460 10
ZJYT-049 940 200 640 940 150 530 50 320 240 460 10
ZJYT-060 1140 200 640 1140 150 530 50 320 290 560 10
ZJYT-062 1000 200 930 1000 150 880 50 // 260 480 10
ZJYT-070 1140 200 930 1140 150 880 50 // 290 560 10
ZJYT-072 1140 238 790 1130 190 830 50 // 290 560 10
ZJYT-080 1140 200 1030 1140 150 980 50 // 290 560 10
ZJYT-080/A 1150 250 830 1136 200 720 50 420 290 570 10
ZJYT-100 1140 200 1030 1140 150 980 50 // 290 560 10
ZJYT-120 1140 198 1240 1140 160 1180 50   290 560 10
ZJYT-140 1140 238 1240 1140 190 1180 50 // 290 560 10
ZJYT-150 1500 248 1240 1486 200 1205 50 // 390 720 10
ZJYT-180 1500 248 1240 1486 200 1205 50 // 390 720 10
ZJYT-220 1800 250 1240 1786 200 737 38 // 315 585 10
ZJYT-270 2220 300 1240 2186 250 737 38 // 393 717 10

ZJYT-003A,ZJYT-005,ZJYT-007,ZJYT-015,ZJYT-018,ZJYT-022A,ZJYT-028,ZJYT-041,
ZJYT-049,ZJYT-060,ZJYT-062,ZJYT-070,ZJYT-072,ZJYT-080,ZJYT-080A,
ZJYT-100,ZJYT-120,ZJYT-140,ZJYT-150,ZJYT-180,ZJYT-220,ZJYT-270,
