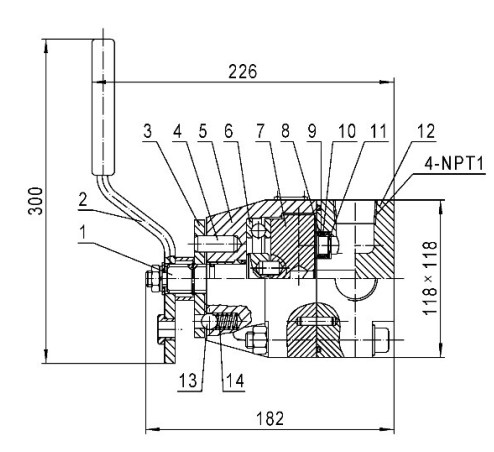

外形尺寸
|

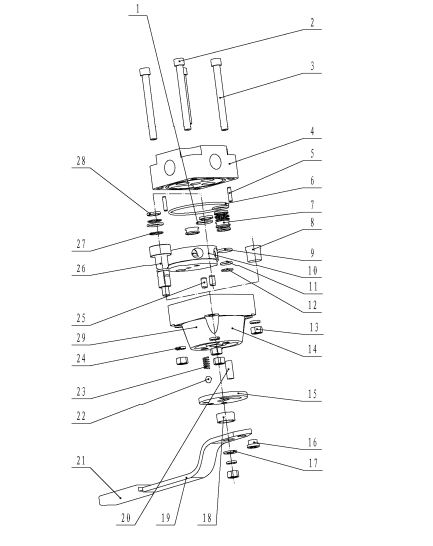

序号 |
名称 |
修理包 |
数量 |
规格 |
|
1 |
O型密封圈 |
△ |
3 |
25×2.4 |
|
2 |
内六角圆柱头螺钉 |
|
3 |
M12×120 |
|
3 |
内六角圆柱头螺钉 |
|
1 |
M12×95 |
|
4 |
阀体 |
△ |
1 |
|
|
5 |
圆柱销 |
|
2 |
6×25 |
|
6 |
O型密封圈 |
△ |
1 |
103×3.5 |
|
7 |
阀座 |
|
3 |
|
|
8 |
铜套 |
|
1 |
|
|
9 |
O型密封圈 |
△ |
1 |
28×3.55 |
|
10 |
阀芯 |
|
1 |
|
|
11 |
O型密封圈 |
△ |
1 |
17×2.65 |
|
12 |
轴用钢丝挡圈 |
|
1 |
|
|
13 |
1型六角螺母 |
|
5 |
M12 |
|
14 |
阀盖 |
|
1 |
|
|
15 |
定位板 |
|
1 |
|
|
16 |
手柄钢套 |
|
1 |
|
|
17 |
平垫圈 |
|
5 |
12 |
|
18 |
轴套 |
|
1 |
|
|
19 |
手柄体 |
|
1 |
|
|
20 |
圆柱销 |
|
1 |
12×30 |
|
21 |
手柄胶套 |
|
1 |
|
|
22 |
钢球 |
|
1 |
12 |
|
23 |
弹簧 |
|
1 |
|
|
24 |
标准型弹簧垫圈 |
|
5 |
12 |
|
25 |
圆柱销 |
|
2 |
10×14 |
|
26 |
转轴 |
|
1 |
|
|
27 |
挡圈 |
|
6 |
|
|
28 |
波形弹簧 |
|
3 |
|
|
29 |
轴承 |
|
1 |
8113 |
|
|
