一、特点:
1、QGBQ系列气缸,有标准型、带开关型、带阀型、带阀带开关型,均为单杆双作用,两侧缓冲无给油的气缸,还有三种形式的变型气缸。2、气缸的外形安装尺寸符合ISO/6430国际标准。
3、QGBQ-K为带开关型气缸,缸筒外面装有磁性开关,可以任意调节气缸中间行程,使用十分方便。
4、QGBQ-F为带阀型气缸,由于缸阀一体化,节省接管时间和连接管道,所以安装快速,维护操作方便,体积小,占用系统空间小。
带阀气缸有单电控带阀气缸和双电控带阀气缸。
单电控带阀气缸有通电时推式和通电时拉式。两种动作方式可随时变换,因阀有互换性,拆开重新变换组装,可改变动作方式。单电控带阀气缸,电磁换向阀无记忆作用,当切断电信号后,气阀复位,气缸随之换向。
双电控带阀气缸为自己保持式,电磁换向阀有记忆作用,当切断电信号后,阀位不变,气缸活塞位置保持不变,系统不受突然断电的干扰。
带阀气缸采用了小型低功率的电磁先导阀,线圈全塑包覆,安全可靠,密封良好。
5、QGBQ-FK为带阀带开关型气缸,它是带阀型和带开关型气缸的组合。已构成气动自动控制系统。实现了机电一体化和复合集成化。
6、双伸杆式、返回调整式、伸出调整式属QGBQ的派生缸,大部分零件通用。双伸杆式可以从两端输出力;返回(或伸出)调整式是在某一端装上限位档圈,实现调整气缸行程的目的。

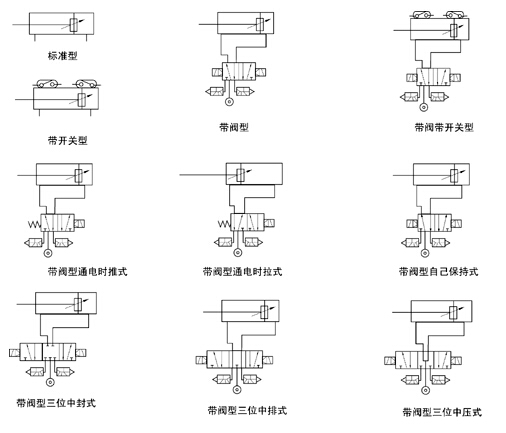

二、图形符号:
三、基本技术参数
气缸型号 | QGBQ(标准型) | QGBQ-F(带阀型) | |||||||||||
QGBQ-K(带开关型) | QGBQ-FK(带阀带开关型) | ||||||||||||
气缸内径D(Ømm) | 32 | 40 | 50 | 63 | 80 | 100 | 32 | 40 | 50 | 63 | 80 | 100 | |
最大行程S(mm) | 500 | 800 | 1000 | 500 | 800 | 1000 | |||||||
使用压力范围 | 0.05~0.8MPa | 0.15~0.8MPa | |||||||||||
耐压性 | 1.2MPa | ||||||||||||
使用速度范围 | 50~70mm/sec | 50~500mm/sec | |||||||||||
使用温度范围 | 5~60°C | 5~50°C | |||||||||||
使用介质 | 空气、干燥空气 | ||||||||||||
给油 | 不需要(也可给油) | ||||||||||||
螺纹等级 | GB197-81 6g.6H | ||||||||||||
缓冲 | 两侧可调缓冲 | ||||||||||||
行程长度允差(mm) | S≤500mm | Ø32;Ø40;Ø50:0+2.0 Ø63;Ø80;Ø100:0+2.5 | |||||||||||
S≥501mm | Ø32;Ø40;Ø50:0+2.5 Ø63;Ø80;Ø100:0+3.0 | ||||||||||||
缓冲行程(mm) | 20 | 25 | 20 | 25 | |||||||||
理论传递力(N)压力为0.5MPa | 推力 | 392 | 608 | 960 | 1519 | 2460 | 3842 | 392 | 608 | 960 | 1519 | 2460 | 3842 |
拉力 | 333 | 510 | 774 | 1333 | 2215 | 3606 | 333 | 510 | 774 | 1333 | 2215 | 3606 |
『开关的主要技术参数』
型号 | CK-J1A.CK-J1B | ||
使用电压范围 | AC.DC:24~220V | ||
使用电流范围 | 10~300mA | ||
最在触点容量 | 16W | ||
漏电流 | 0 | ||
耐压 | 1500V | ||
指示灯 | 发光二级管(ON时亮) | ||
动作时间 | 1msec以下 | ||
回复时间 | 1msec以下 | ||
耐冲击 | 30G | ||
绝缘电阻 | ≥1.5MΩ | ||
适用气缸品种 | CK-J1:QGBQ32-50 CK-J1B:QGBQ63-100 | ||
使用温度范围 | -10~+70°C(在不冻结条件下) | ||
环境相对湿度 | ≤90% | ||
适用负载 | 超小型继电器、定序器、一般继电器、电磁线圈、指示灯 |
『阀的主要技术参数』
记号 | A | B | C | D | E | P | |
品种 | 单电控 | 双电控 | |||||
二位 | 三位 | ||||||
通电时活塞杆伸出式 | 通电时活塞杆返回式 | 自己保持式 | 中封式 | 中泄式 | 中压式 | ||
额定电压 | AC(V) | 100 | 200 | 24 | 110 | 220 | 特殊电压 |
DC(V) | 12 | 48 | 24 | 100 | 100 | ||
容许电压波动 | ±10% | ||||||
使用介质 | 空气、干燥空气 | ||||||
给油 | 不需要(也可给油) | ||||||
使用压力范围 | 0.15~0.9MPa | ||||||
耐压性 | 1.4MPa | ||||||
使用温度范围 | 0~+50°C(在不冻结条件下) |
『气缸最小行程』
气缸 | 安装形式 | MT4型除外的安装式 | MT4型安装式(1) |
开关 | 带软线 | 带软线 | |
带开关气缸(QGBQ-K) | 20mm | 125mm | |
带阀气缸(QGBQ-F) | 60mm | 75mm |
气缸系列 | 型号标记 | ||||||||||
QGBQ(标准型) | QGBQ②-③①-④ | ||||||||||
QGBQ-K(带开关型) | QGBQ②-③①-K⑤⑥④ | ||||||||||
QGBQ-F(带阀型) | QGBQ②-③①-F⑦⑧④ | ||||||||||
QGBQ-FK(带阀.带开关型) | QGBQ②-③①-F⑦⑧K⑤⑥④ | ||||||||||
QGBQS(双活塞杆) | QGBQS②-③①-④ | ||||||||||
QGBQ-FT(返回调整型) | QGBQ-②-③①-④-⑨ | ||||||||||
QGBQ-ST(伸出调整型) | QGBQ-②-③①-④-⑨ | ||||||||||
内容 | 记号 | 说明 | |||||||||
1 | 安装形式 | 代号 | MS2 | S2 | MF1 | MF2 | P3 | MP1 | MP3 | MT4 | |
说明 | 基本型 | 侧面脚架 | 轴向脚架 | 前法兰式 | 后法兰式 | 单悬耳式 | 双悬耳式 | 单悬耳式 | 中间铰轴 | ||
2 | 气缸内径 | Ø32;Ø40;Ø50;Ø63;Ø80;Ø100 | |||||||||
3 | 气缸行程 | 行程(mm) | |||||||||
4 | 气口位置与缓冲位置 | AB | 外型及安装尺寸见图 | 气口A位置;缓冲阀B位置 | |||||||
BC | 气口B位置;缓冲阀C位置 | ||||||||||
CD | 气口C位置;缓冲阀D位置 | ||||||||||
DA | 气口D位置;缓冲阀A位置 | ||||||||||
AD | 气口A位置;缓冲阀D位置 | ||||||||||
BA | 气口B位置;缓冲阀A位置 | ||||||||||
CB | 气口C位置;缓冲阀B位置 | ||||||||||
DC | 气口D位置;缓冲阀C位置 | ||||||||||
5 | 开关型号 | 型号 | SR-101 | SR-201 | SR-301 | SR-401 | |||||
代号 | E | F | G | H | |||||||
6 | 开关数量 | 一个或几个开关 | |||||||||
7 | 阀的操作方式 | A | 通电时推式(单电控) | ||||||||
B | 通电时拉式(单电控) | ||||||||||
C | 自己保持式(双电控) | ||||||||||
D | 三位中封式(双电控) | ||||||||||
E | 三位中泄式(双电控) | ||||||||||
8 | 阀的使用电压 | 5 | AC220V/50HZ | ||||||||
8 | DC24V | ||||||||||
9 | 调整型 | 代号 | FT | ST | |||||||
说明 | 返回调整 | 伸出调整 |
示例:带阀、带开关气缸内径Ø50mm,行程80mm,双悬耳式,两个转换式的直流开关,换向阀有记忆功能,控制电压DC12V,接线形式为DIN式。
标记:QGBQ-50-80MF1-FC6D-KE2
注:订购开关气缸时,请注明开关型号、数量,否则只带磁环。

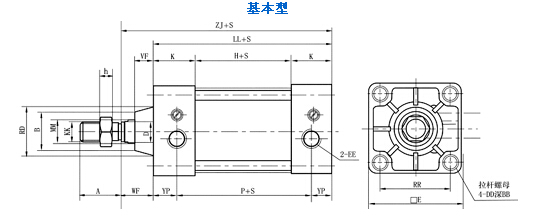

五、外形及安装尺寸1:
气缸内径 (Ø) |
A | B | BB | D | DD | □E | EA | EE | H | K | KK | LL |
缸筒 外径 |
MM (Ø) |
P |
RD (Ø) |
RR | VF | WF | YP | ZJ | h |
32 | 22 | 24f9 | 8 | 10 | M6 | 44 | 44 | M10*1 | 29 | 32 | M10*1.25 | 93 | 36 | 12 | 58 | 28 | 33 | 15 | 25 | 17.5 | 118 | 6 |
40 | 24 | 30f9 | 8 | 13 | M6 | 52 | 52 | M12*1.25 | 29 | 32 | M12*1.25 | 93 | 44 | 16 | 58 | 32 | 38 | 15 | 25 | 17.5 | 118 | 7 |
50 | 32 | 34f9 | 8 | 19 | M6 | 62 | 62 | M12*1.25 | 29 | 32 | M16*1.5 | 93 | 55 | 22 | 58 | 38 | 47 | 15 | 25 | 17.5 | 118 | 10 |
63 | 32 | 34f9 | 9 | 19 | M8 | 75 | 75 | M16*1.5 | 32 | 32 | M16*1.5 | 96 | 68 | 22 | 61 | 38 | 56 | 15 | 25 | 17.5 | 121 | 10 |
80 | 40 | 39f9 | 11 | 22 | M10 | 94 | 94 | M16*1.5 | 32 | 38 | M20*1.5 | 108 | 87 | 25 | 65 | 47 | 70 | 21 | 35 | 21.5 | 143 | 12 |
100 | 40 | 39f9 | 11 | 22 | M10 | 112 | 112 | M20*1.5 | 32 | 38 | M20*1.5 | 108 | 107 | 25 | 65 | 47 | 84 | 21 | 35 | 21.5 | 143 | 12 |

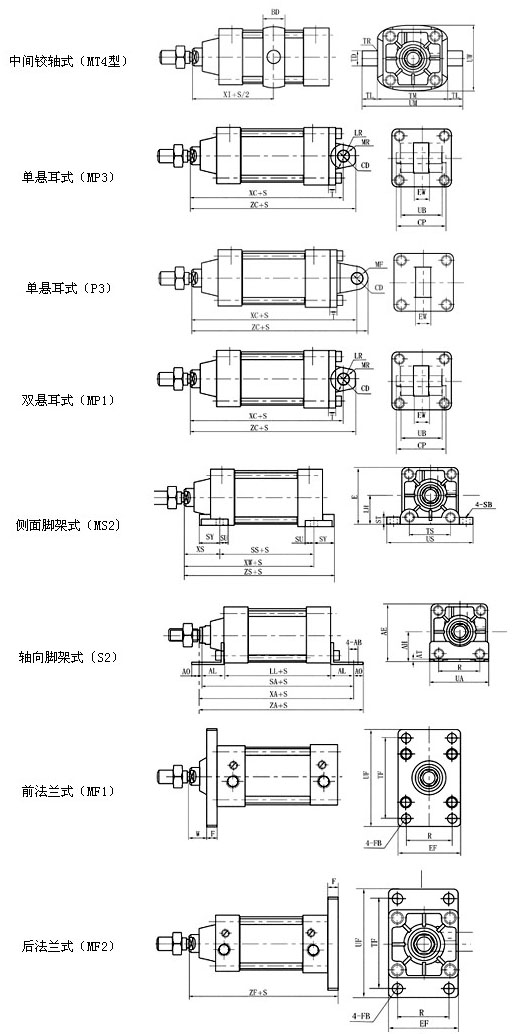

*其它安装形式外型图中的尺寸“B”参见上表。“B”尺寸正常供货为非加工面,如需定位请单独注明。
缸径(Ф) | F | FB(Ф) | R | TF | UF | ZF | E | LH | SS | ST | SU | SY | TS | US | XS | XW | ZS | AB(Ф) | AE | AH | AL |
32 | 10 | 7 | 33 | 58 | 72 | 128 | 44 | 22 | 73 | 8 | 13 | 22 | 63 | 80 | 35 | 108 | 130 | 9 | 50 | 28 | 20.5 |
40 | 10 | 7 | 36 | 70 | 84 | 128 | 51 | 26 | 73 | 8 | 14 | 22 | 70 | 91 | 35 | 108 | 130 | 12 | 55.5 | 30 | 23.5 |
50 | 10 | 9 | 47 | 86 | 104 | 128 | 62 | 31 | 73 | 9 | 14 | 24 | 83 | 104 | 35 | 108 | 132 | 12 | 67.5 | 36.5 | 28 |
63 | 12 | 9 | 56 | 98 | 116 | 133 | 75 | 38 | 76 | 9 | 14 | 26 | 95 | 116 | 35 | 111 | 137 | 12 | 79 | 42 | 31 |
80 | 16 | 12 | 70 | 119 | 143 | 159 | 94 | 47 | 82 | 14 | 18 | 33 | 121 | 146 | 48 | 130 | 163 | 14 | 96 | 51 | 30 |
100 | 16 | 12 | 84 | 138 | 162 | 159 | 112 | 57 | 82 | 14 | 18 | 37 | 140 | 165 | 48 | 130 | 167 | 14 | 113 | 59 | 30 |
缸径(Ф) | AO | AT | SA | UA | XA | ZA | SB(Ф) | CD(Ф) | CP | UB | BD | TD(Ф) | TL | TM | TR | UM | UW | XI |
32 | 9.5 | 3.2 | 134 | 50 | 138.5 | 148 | 9 | 12H9/f8 | 46 | 32 | 30 | 16H9/e9 | 16 | 55 | R1.5 | 52 | 52 | 71.5 |
40 | 12.5 | 3.2 | 140 | 57 | 141.5 | 154 | 12 | 14H9/f8 | 58 | 44 | 30 | 25H9/e9 | 25 | 63 | R1.5 | 59 | 59 | 71.5 |
50 | 12 | 4 | 14 | 68 | 146 | 158 | 12 | 14H9/f8 | 66 | 52 | 30 | 25H9/e9 | 25 | 76 | R1.5 | 71 | 71 | 71.5 |
63 | 13 | 4 | 158 | 80 | 152 | 165 | 12 | 14H9/f8 | 66 | 52 | 30 | 25H9/e9 | 25 | 88 | R1.5 | 84 | 84 | 73 |
80 | 16 | 6 | 168 | 97 | 173 | 189 | 14 | 20H9/f8 | 78 | 64 | 35 | 25H9/e9 | 25 | 114 | R1.6 | 104 | 104 | 89 |
100 | 16 | 6 | 168 | 112 | 173 | 189 | 14 | 20H9/f8 | 78 | 64 | 40 | 25H9/e9 | 25 | 132 | R2 | 128 | 128 | 89 |
缸径(Ф) | EW | MR | T | LR | XC | ZC | EF | W | ||||||||||||
MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | |||
32 | 16 | 16 | 16 | R15 | R14 | R12 | 8 | 8 | 8 | R18 | R17 | R16 | 137 | 147 | 150 | 149 | 159 | 47 | 15 | |
40 | 20 | 20 | 20 | R15 | R16 | R14 | 8 | 8 | 10 | R18 | R17 | R16 | 137 | 152 | 150 | 151 | 166 | 52 | 15 | |
50 | 20 | 20 | 20 | R17 | R16 | R15 | 8 | 10 | 10 | R19 | R19 | R18 | 137 | 152 | 152 | 151 | 167 | 65 | 15 | |
63 | 20 | 20 | 20 | R17 | R16 | R15 | 8 | 13 | 10 | R19 | R19 | R18 | 140 | 155 | 155 | 154 | 170 | 76 | 13 | |
80 | 32 | 32 | 32 | R23 | R22 | R20 | 11 | 18 | 14 | R32 | R32 | R25 | 175 | 196 | 196 | 195 | 211 | 94 | 19 | |
100 | 32 | 32 | 32 | R23 | R22 | R20 | 11 | 18 | 14 | R32 | R32 | R25 | 175 | 196 | 196 | 195 | 211 | 115 | 19 |
气缸内径Ф(mm) | RV | VG | VL | VR |
32 | 74 | 35 | 108 | 75 |
40 | 80 | 48.5 | 140 | 87.5 |
50 | 90 | 48.5 | 151 | 87.5 |
63 | 102 | 72 | 174 | 92 |
80 | 118 | 72 | 193 | 92 |
100 | 132 | 72 | 211 | 92 |

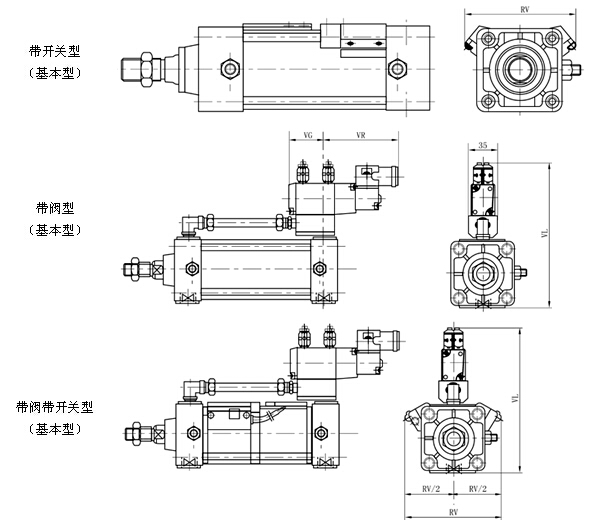

*带阀、带开关气缸及带阀带开关气缸的其余安装形式和尺寸,请查询相对应的QGBQ气缸的有关部分。
