KSA-Z-04F-BSP,KSA-Z-06F-BSP,KSA-Z-04M-NPT,KSA-Z-06M-BSP,标准型快速接头
KSA 系列
KSA 系列快速接头以优质碳钢和密封材料加工制成。可以在大多数油液中使用。符合 ISO 系列之要求，可以与世界各地的工业市场上的许多接头互换应用。 广泛应用于液压系统。
产品说明
KSA-Z 规格-钢-直通
材质：碳钢，表面镀环保锌
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。
| 昌林液压 |
国际标准 |

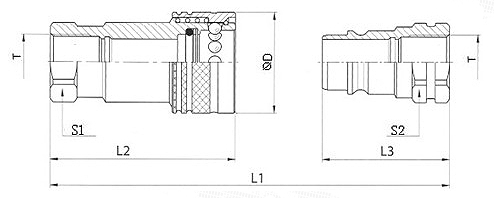

L1 |
L2 |
L3 |
ØD |
S1 |
S2 |
T |
母接头编号 |
公接头编号 |
| 04 |
6.3 |
70.0 |
49.0 |
35.0 |
26.2 |
19.0 |
19.0 |
1/4" BSP |
KSA-Z-04F-BSP |
KSA-Z-04M-BSP |
| |
|
|
|
|
|
|
|
1/4" NPT |
KSA-Z-04F-NPT |
KSA-Z-04M-NPT |
| 06 |
10 |
85.0 |
60.5 |
42.5 |
30.5 |
22.0 |
22.0 |
3/8" BSP |
KSA-Z-06F-BSP |
KSA-Z-06M-BSP |
| |
|
|
|
|
|
|
|
3/8" NPT |
KSA-Z-06F-NPT |
KSA-Z-06M-NPT |
| 08 |
12.5 |
92.5 |
68.5 |
46.5 |
38.0 |
27.0 |
27.0 |
1/2" BSP |
KSA-Z-08F-BSP |
KSA-Z-08M-BSP |
| |
|
|
|
|
|
|
|
1/2" NPT |
KSA-Z-08F-NPT |
KSA-Z-08M-NPT |
| 12 |
20 |
115.0 |
85.0 |
57.5 |
46.0 |
34.0 |
34.0 |
3/4" BSP |
KSA-Z-12F-BSP |
KSA-Z-12M-BSP |
| |
|
|
|
|
|
|
|
3/4" NPT |
KSA-Z-12F-NPT |
KSA-Z-12M-NPT |
| 16 |
25 |
131.5 |
99.5 |
65.5 |
52.0 |
41.0 |
41.0 |
1" BSP |
KSA-Z-16F-BSP |
KSA-Z-16M-BSP |
| |
|
|
|
|
|
|
|
1" NPT |
KSA-Z-16F-NPT |
KSA-Z-16M-NPT |
| KSA-Z 技术参数 |
| 公称通径 |
最大工作压力 |
额定流量 |
最小爆破压力 |
| 连接 |
| LPH |
ISO |
(bar) |
(l/m) |
(bar) |
| 04 |
6.3 |
350 |
12 |
1450 |
| 06 |
10 |
350 |
23 |
1590 |
| 08 |
12.5 |
250 |
45 |
1240 |
| 12 |
20 |
250 |
106 |
1040 |
| 16 |
25 |
200 |
189 |
880 |
|
| 保护帽和保护塞 |
| 昌林液压 |
国际标准 |
母接头保护塞 |
公接头保护帽 |
颜色 |
材质 |
| 04 |
6.3 |
KSA-04F-PVC |
KSA-04M-PVC |
红 |
塑料+橡胶 |
| 06 |
10 |
KSA-06F-PVC |
KSA-06M-PVC |
红 |
塑料+橡胶 |
| 08 |
12.5 |
KSA-08F-PVC |
KSA-08M-PVC |
红 |
塑料+橡胶 |
| 12 |
20 |
KSA-12F-PVC |
KSA-12M-PVC |
红 |
塑料+橡胶 |
| 16 |
25 |
KSA-16F-PVC |
KSA-16M-PVC |
红 |
塑料+橡胶 |
|
