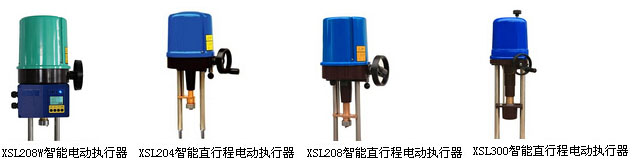

产品概述
XSL系列电动执行器是电动单元组合仪表DDZ系列中的执行单元产品之一，执行机构与调节阀本体构成电动调节阀，是工业过程测量和控制的系统中执行调节机构。可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。它以220V（110V、380V）交流电源、24V直流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出力矩达25000N.2、性能特点和工作原理
2.1 性能特点
多种工作组态选择，灵活方便；
控制信号：电流信号（4~20mA或其它非标信号）
电压信号（0-10V或其它非标信号）
可进行正反作用选择，轻松实现分程控制模式。
输出信号：电流信号（4~20mA或其它非标信号）
电压信号（0-10V或其它非标信号）
通信接口：RS485 / HART / FF/
流量特性：线性、快开、慢开、自定义
阀门作用方向：正、反作用选择
中英文液晶显示：菜单操作，人机交互更加人性化；使用更简单；
行程自整定：创新了机械设计，行程位置调节简便快捷，输入信号与行程关系自适应整定，满足不同行程阀门的需要；
自诊断功能：执行器在运行过程中自动记录工作参数。当执行器发生故障时，主控模块及时发现并报警，故障显示在液晶显示屏上，并通过开关信号传递给控制中心；
操作更加简便：创新了结构设计，主控电路模块外接，无需打开机壳就能方便操作。远程控制/就地控制按键切换。手动操作更加轻松，手轮安全可靠、省力、体积小；不通电时，扳动离合器手柄可进行手动操作；通电时，离合器自动复位；
控制电路更加可靠：电机驱动采用无触点控制，无火花，寿命长；宽电源适应范围，380V电源机型相位自适应，用户无需担心相位接错；电路模块全数字控制，无机械电位器的存在，用户不用担心机械振动和运输对产品精度的影响；采用先进的抗干扰技术，即使恶劣环境也从容应对，全新的“看门狗”技术远离“死机”的困扰；
执行器运动方向反转延时保护，动力传动部件寿命更长；
更低的工作噪音。
2.2 工作原理
XSL系列智能直行程电动执行机构的工作原理如图1所示。采用单片微处理器和外围芯片组成智能化的控制单元，接收标准4-20mA直流信号(或电压信号)，经信号调理及A/D转换送至微处理器，微处理器将处理后的数据送至LCD显示调节结果，运算处理后产生的控制信号驱动电机，变速后带动传动丝杆，产生机械行程，经位置检测馈送至微处理器进行数据处理，完成“信号与位置”对应关系的动作。
此外，系统还具有通信功能，可以接收上位机的指令，进行远程数字控制。在智能控制器面板上进行操作，通过菜单和按钮还可实现执行机构就地控制。本系统还具有故障报警和独立的模拟量4-20mA位置反馈输出。
3、主要技术参数
3.1 行程： XSL202、XSL204: 0-50mm；
XSL208、XSL210: 0-60mm；
XSL312、XSL325: 0-100mm;
3.2 电源： 单相交流110V 50Hz/60Hz
单相交流220V 50Hz/60Hz
三相交流380V 50Hz/60Hz
直流24V
3.3 输入信号：电流信号（4~20mA或其它非标信号），输入阻抗250Ω
电压信号（0-10V或其它非标信号），输入阻抗>50KΩ
3.4 输出信号：电流信号（4~20mA或其它非标信号），负载阻抗最大750Ω
电压信号（0-10V或其它非标信号），负载阻抗>10KΩ
3.5 通信接口：RS485 / HART / FF/PROFIBUS（可选项）
3.6 分辨率： 最小1/1,000，电路A/D转换器12位
3.7 控制精度：±0.5%～±1.5%（可能随安装条件不同而不同，以额定行程的百分数表示）
3.8 回差调节：0.1%～5.0%
3.9 环境温度：-10℃～60℃
3.10环境湿度：最大90%RH（不凝结）
3.11绝缘强度：1500V AC 1分钟（输入对输出，电源对地）
3.12绝缘电阻：a）输入端子与机壳间≥20MΩ。
b）输入端子与电源端子间≥50MΩ。
c）电源端子与机壳间≥50MΩ
3.13 保护等级：IP67
3.14 防爆等级：详见选型表
3.15 电缆接口：2-PF 3/4”
3.16震动或冲击：（X，Y，Z） 10g，0.2 ～34Hz，30分钟
3.17 其它参数：详见选型表
执行机构的外形尺寸表
| 型 号 | 外 型 尺 寸 | ||||||||||||
| A | B | C | D | E | F | H | O | L | M | P | R | M1 | |
| XSL201 | 460 | 235 | 115 | 35 | 20 | 50 | φ16 | φ100 | 100 | M16 | φ20 | φ177 | M10 |
| XSL202 | |||||||||||||
| XSL204 | |||||||||||||
| XSL208 | 485 | 235 | 108 | 35 | 20 | 50 | φ16 | φ100 | 100 | M16 | φ20 | φ182 | M12 |
| XSL210 | |||||||||||||
| XSL312 | 717 | 449 | 170 | 45 | 25 | 100 | φ20 | φ120 | 155 | M20 | φ32 | φ228 | M16*1.5 |
| XSL314 | |||||||||||||
| XSL316 | |||||||||||||
| XSL320 | |||||||||||||
| XSL325 | |||||||||||||
| 型 号 | 推力 | 速度 | 行程 | 电源 | 功耗 | 电机 | 手动操作 | 控制信号 | 重 量 |
| KN | mm/s | mm | V | W | 保护 | K g | |||
| XＳＬ２０１ | 1 | 0.4-1.2 | 50 | ①220V AC ②380V AC ③24V DC ④其他 |
6 | 过热保护 | 有 | ①4-20mA ②0-10V ③485通信 ④其他 |
8 |
| XＳＬ２０２ | 2 | 10 | 8 | ||||||
| XＳＬ２０４ | 4 | 15 | 8 | ||||||
| XＳＬ２０８ | 8 | 1 | 50/60 | 25 | 10 | ||||
| XＳＬ２１０ | 10 | 40 | 10 | ||||||
| XＳＬ３１２ | 12 | 65 | 90 | 24.5 | |||||
| XＳＬ３１４ | 14 | 100 | |||||||
| XＳＬ３１６ | 16 | 100 | 110 | ||||||
| XＳＬ３２０ | 20 | 130 | |||||||
| XＳＬ３２５ | 25 | 130 |
