用途：
本系列交流、直流湿式阀用电磁铁，适用于交流50Hz、电压至220V和单相直流电源，电压至220V的控制电路中，作为国内联合设计型液压电磁换向阀的动力元件。
主要技术参数
|
参数\型号 |
MFZ1-2.5YC |
MFB1-2.5YC |
MFZ1-4YC |
MFB1-4YC |
MFB1-5.5YC |
MFZ1-5.5YC |
MFZ1-7YC |
MFB1-7YC |
|
额定电压(V) |
12 24 110 220 |
110 220 |
12 24 110 220 |
110 220 |
110 220 |
12 24 110 220 |
12 24 110 |
110 220 |
|
额定吸力(N) |
≥25 |
≥25 |
≥40 |
≥40 |
≥55 |
≥55 |
≥70 |
≥70 |
|
额定行程(mm) |
3 |
3 |
6 |
6 |
4 |
4 |
7 |
7 |
|
全行程(mm) |
≥6.2 |
≥6.2 |
≥12 |
≥12 |
≥8.5 |
≥8.5 |
≥10.5 |
≥10.5 |
|
消耗功率(W) |
≤26 |
≤26 |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
|
承受油压(MPa) |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
|
操作频率(T/h) |
7200 |
7200 |
7200 |
7200 |
7200 |
7200 |
3600 |
3600 |

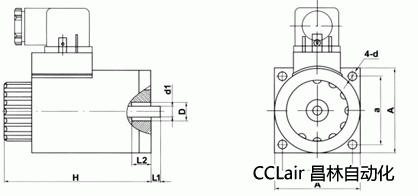

外形及安装尺寸
主要技术参数
|
|
外形尺寸(mm) |
安装尺寸(mm) |
||||||
|
型号 |
A |
H |
d1 |
D |
a |
d |
L1 |
L2 |
|
MFZ1-2.5YC |
47.5 |
76 |
Ф4 |
Ф8.5 |
38±0.2 |
Ф4.5 |
3±0.1 |
8 |
|
MFB1-2.5YC |
47.5 |
76 |
Ф4 |
Ф8.5 |
38±0.2 |
Ф4.5 |
3±0.1 |
8 |
|
MFZ1-4YC |
55.6 |
100 |
Ф7 |
Ф12.5 |
45±0.2 |
Ф5.5 |
6±0.1 |
13 |
|
MFB1-4YC |
55.6 |
100 |
Ф7 |
Ф12.5 |
45±0.2 |
Ф5.5 |
6±0.1 |
13 |
|
MFZ1-5.5YC |
55.6 |
100 |
Ф7 |
Ф12.5 |
45±0.2 |
Ф5.5 |
4±0.1 |
11 |
|
MFB1-5.5YC |
55.6 |
100 |
Ф7 |
Ф12.5 |
45±0.2 |
Ф5.5 |
4±0.1 |
11 |
|
MFZ1-7YC |
72.6 |
111 |
Ф8 |
Ф13 |
60±0.2 |
Ф6.5 |
7±0.1 |
10 |
|
MFB1-7YC |
72.6 |
111 |
Ф8 |
Ф13 |
60±0.2 |
Ф6.5 |
7±0.1 |
10 |
使用注意事项：
●电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格，您可以根据需要进行选择。带指示灯插座的电压规格必须与电磁铁本体电压规格相符。
●电磁铁的手动推杆用于在调试时或紧急情况下，进行手动控制。但当系统背压较高，调节困难时，请使用十字螺丝刀缓推手推杆，不宜使用冲击力，以免破坏手动推杆和导向内孔表面，造成电磁铁漏油或不能复位。
●当双向使用电磁铁时，一定要保证两个电磁铁不能同时通电，以免电磁阀不能正常工作。·电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免在非正常情况下，烧毁电磁铁及您的电控元件。
