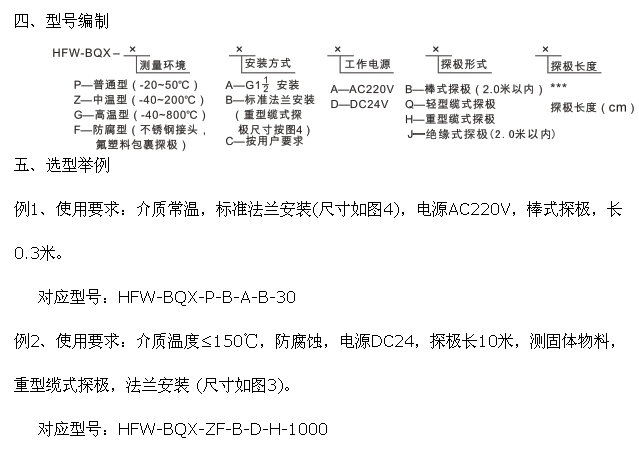

HFW-BQX-P-A-A-B,HFW-BQX-Z-B-D-B,HFW-BQX-G-B-A-H,HFW-BQX-F-A-D-J,数显式射频电容物位计

主要技术指标：

◆工作电源：AC220V±10%或DC24V

◆功耗：≤3W

◆仪表结构：分体式

◆仪表工作环境：温度：-20℃～60℃ 湿度：≤90% 压力：≤4MPa

◆测量范围：≤30米

◆探极工作（介质）温度：

    普通型：-20～50℃

    中温型：-40～200℃

    高温型：-40～800℃

◆负载能力：≤600欧姆

◆输出方式：数字显示高度，上、下限报警（继电器触点容量AC220V 1A），4～20mA变送信号

◆精度：±1%F.s

◆安装方式：

    传感器：螺纹、法兰（可用户订制）

    二次仪表：盘装式，开孔尺寸：长91+1 x 宽43+1 x 深100+1（mm）

◆电气接口：M22×1.5

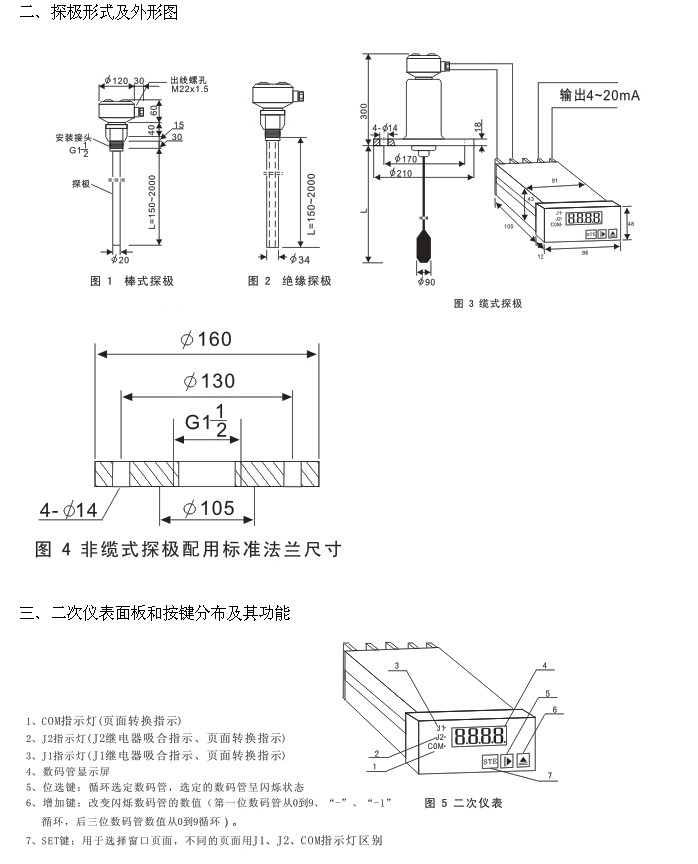

◆探极形式：棒式（量程≤2米）、缆式（2米≤量程≤30米）、同轴式（液体且量程≤2米）

◆探极材质：316不锈钢



一、概述

HFW-BQX型数显式射频电容物位计是目前第一台结构简洁而功能强大的物位测量仪表。它

基于射频导纳和电容技术引进研发而成。因所有物料均有不同的介电常数，而且其导电

率均不同于空气。将一无线电频率施加在探头上，其探头和容器壁构成电容器，其探

头与介质接触时由于微小电量的偏移，其所反映的总阻抗发生变化，这一变化被电路检

测后通过连续的分析（与预先由灵敏度设置电路建立参考基准相比较）确定周围环境（

物位）的变化。 灵敏度正确设置会影响传感器输出精度，探头的特殊电路设计可以使测

量电路对探头上物料的堆积自动校正，从而正确反映出实际的物位而不是粘附在探头上

堆积物料。既可以变送4～20mA信号远传，并同时在现场数字直观显示料位及上、下限

报警触点输出，它比HFW-BQ型变送器更趋完美。由于使用了自己设计的特殊系列芯

片，首次实现了物位信号的脉冲式变换，它把物位的变化转变成对应的4～20mA信号，

以便远传处理组成系统，测量精度及性能的可靠性是其他普通电容式物位计无法比

拟的。

    本数显式射频电容物位计可对块状、颗粒状、粉末状等固体物料以及水、溶液、油等液体物

料，进行高度测量并显示，以及上、下限位报警，同时，还能对油水界面、泡沫的高度进

行测量和监控，是很好的油水界面控制器和泡沫控制器，它适用于高温、高压、强腐蚀、

多粉尘等恶劣环境。
