HSGL01-40/20,HSGL01-50/25,HSGL01-63/32,HSGL01-80/40,HSGL01-90/45,HSGL01-100/50,工程液压缸

点击图片查看原图

型号：	HSGL01-40/20,HSGL01-50/25,HSGL01-63/32,HSGL01-80/40,HSGL01-90/45,HSGL01-100/50,
PDF下载：	如需产品详细说明请与销售客服联系
浏览次数：	930

公司基本资料信息

联系人销售员1522(女士)
电话13861877712
地区江苏-无锡市
地址无锡市会北路28-135

详细说明

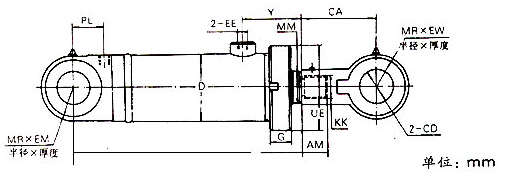

HSGL01-40/20,HSGL01-50/25,HSGL01-63/32,HSGL01-80/40,HSGL01-90/45,HSGL01-100/50,工程液压缸

型号选择

HSG - L - 01 - D/d × 100 -E 2 5 0 1
HSG-双作用单杆活塞式液压缸
L-缸盖连接方式：L=螺纹式（缸径≤Φ80）；K=卡键式（缸径≥Φ80）
01 –设计序号
D/d –缸径mm/活塞杆径mm
100-液压缸行程
E-压力等级16MPa
2 –缸头、缸筒连接方式：1=缸头耳环带衬套；2=缸头耻环带关节轴承；3=铰轴（用于缸径≥Φ80卡键式连接）；4=端部法兰（用于缸径≥Φ80卡键式连接）；5=中部法兰（用于缸径≥Φ80卡键式连接）
5 –活塞杆端连接方式代号：1=杆端外螺纹；2=杆端内螺纹（缸径≥63）；3=杆端外螺纹杆头耳环带衬套；4=杆端内螺纹杆头耳环带衬套（缸径≥63）；5=杆端外螺纹杆头耳环带关节轴承；6=杆端内螺纹杆头耳环带关节轴承（缸径≥63）；7=整体式活塞杆耳环带衬套（缸径=40、50）；8=整体式活塞杆耳环带关节轴承（缸径=40、50）
0-缓冲部位代号：0=不带缓冲；1=两端带缓冲；2=缸头端带缓冲；3=杆头端带缓冲
1 –油口连接方式代号：1=内螺纹
L1-活塞杆端连接方式代号：L1=杆端外螺纹；L2=杆端外螺纹▲
O –工作介质代号：O=机油、液压油；W=高水基（乳化液）
注：型号说明中凡标有▲的目前均按非标处理。

基本参数

型号	公称压力PMa	缸径D(mm)	Ψ=1.33		Ψ=1.46		Ψ=2		最小行程S(mm)	Ψ=1.46
型号	公称压力PMa	缸径D(mm)	杆径d(mm)	最大行程S(mm)	杆径d(mm)	最大行程S(mm)	杆径d(mm)	最大行程S(mm)	最小行程S(mm)	推力（N）	拉力（N）
HSGL01-40/dE	16	40	20	320	22	400	25	480	-	20090	14020
HSGL01-50/dE		50	25	400	28	500	32	600	-	31400	21550
HSGL01-63/dE		63	32	500	35	630	45	750	-	49870	34480
HSGL01-80/dE		80	40	640	45	800	55	950	-	49870	54980
HSGL01-80/dE		80	40	640	45	800	-	-	30	80420	54980
HSGL01-90/dE		90	45	720	50	900	63	1080	40	101790	70360
HSGL01-100/dE		100	50	800	55	1000	70	1200	40	125660	87650
HSGL01-110/dE		110	55	880	63	1100	80	1320	45	152050	102180
HSGL01-125/dE		125	63	1000	70	1250	90	1500	35	196350	134770
HSGL01-140/dE		140	70	1120	80	1400	100	1680	50	246300	165880
HSGL01-150/dE		150	75	1200	85	1500	105	1800	55	282600	191850
HSGL01-160/dE		160	80	1280	90	1600	110	1900	45	321700	219910
HSGL01-180/dE		180	90	1450	100	1800	125	2150	45	407150	281500
HSGL01-200/dE		200	100	1600	110	2000	140	2400	50	502660	350600
HSGL01-220/dE		220	110	1760	125	2200	160	2640	60	608200	411860
HSGL01-250/dE		250	125	2000	140	2500	180	3000	60	785600	539100
