特点：全流量、高压、密封性能好；-20oC~100oC
工作温度，开关角度：90o。
·对外连接：BSP(G)、NPT。
·规格：1/4" , 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2"。
·材质：碳钢。
·表面：环保白锌。
·接合状态下最大工作压力：500bar至315bar。
·国际标准：德国MHA公司BKH系列、德国PISTER公司
BKH系列、德国贺德克KHB，KHM系列、英国HOLMBURY公司HCV-2系列、意大利CIOCCA公司CRHI2系列、意大利GEMELS GE2系列互换。
·使用分类：1.带安装孔
2.不带安装孔
应 用
EHV系列主要应用于各种工业、液压设备、油路系统等大流量的场所。

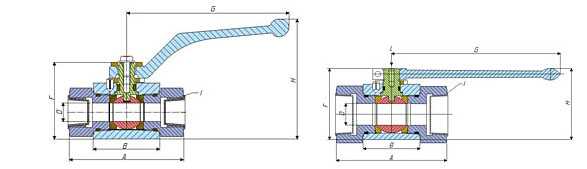

| 货号 | 尺寸 | 最大工作压力 | ФLW | L1 | L2 | L3 | H | G | L4 | L5 | L6 | 螺纹 |
| EHV14 | 1/4" | 500 bar | Ф6 | 69 | 40 | 152 | 78 | 4.5 | 26 | 26 | 33 | 1/4BSPP(NPT) |
| EHV38 | 3/8" | 500 bar | Ф10 | 71 | 42 | 154 | 84 | 5.2 | 32 | 33 | 38 | 3/8BSPP(NPT) |
| EHV12 | 1/2" | 500 bar | Ф13 | 82 | 48 | 159 | 86 | 6.5 | 37.5 | 36 | 40 | 1/2BSPP(NPT) |
| EHV34 | 3/4" | 315 bar | Ф20 | 96 | 62 | 219 | 119 | 6.5 | 45 | 49 | 57 | 3/4BSPP(NPT) |
| EHV10 | 1" | 315 bar | Ф25 | 113 | 66 | 228 | 128 | 8.5 | 55 | 58 | 65 | 1BSPP(NPT) |
| EHV114 | 1-1/4" | 315 bar | Ф25 | 120 | 66 | 231 | 128 | 8.5 | 55 | 58 | 65 | 1-1/4BSPP(NPT) |
| EHV112 | 1-1/2" | 315 bar | Ф25 | 130 | 66 | 236 | 128 | 8.5 | 55 | 58 | 65 | 1-1/2BSPP(NPT) |
| 规 格 | DN | 接合状态下 |
| 最大工作压力(bar) | ||
| 1/4" | 6 | 500 |
| 3/8" | 10 | 500 |
| 1/2" | 13 | 500 |
| 3/4" | 20 | 315 |
| 1" | 25 | 315 |
| 1-1/4" | 25 | 315 |
| 1-1/2" | 25 | 315 |
