EHVFS-DN13-210,EHVFS-DN13-420,EHVFS-DN20-210,EHVFS-DN20-420,EHVFS-DN25-210,EHVFS-DN25-420,二通法兰高压球阀

点击图片查看原图

型号: EHVFS-DN13-210,EHVFS-DN13-420,EHVFS-DN20-210,EHVFS-DN20-420,EHVFS-DN25-210,EHVFS-DN25-420,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 483
询价

公司基本资料信息
详细说明
 EHVFS-DN13-210,EHVFS-DN13-420,EHVFS-DN20-210,EHVFS-DN20-420,EHVFS-DN25-210,EHVFS-DN25-420,二通法兰高压球阀

特点:全流量、高压、密封性能好;-20oC~100oC
    工作温度,开关角度:90o。
·对外连接:BSP(G)、NPT。
·规格:1/2", 3/4", 1"。
·材质:碳钢。
·表面:环保白锌。
·接合状态下最大工作压力:210bar和420bar。
·国际标准:德国MHA公司BKH系列、德国PISTER公司
 BKH系列、德国贺德克KHB-F3/6系列、意大利GEMELS GES系列互换。
·使用分类:1.带安装孔
                     2.不带安装孔
应 用
    EHVFS系列主要应用于各种工业、液压设备、油路系统等大流量的场所。

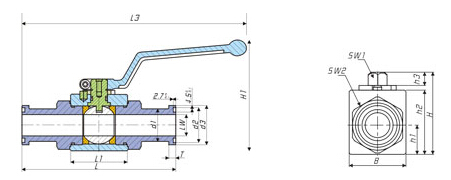

货号 最大工作压力 DN LW L L1 B H H3 H1 h1
EHVFS-DN13-210 210bar 13 13 151 48 36 54 193 85 19
EHVFS-DN13-420 420bar 13 13 151 48 36 54 193 85 19
EHVFS-DN20-210 210bar 20 20 162 62 49 74.5 252 119 24.5
EHVFS-DN20-420 420bar 20 20 174 62 49 74.5 260 119 24.5
EHVFS-DN25-210 210bar 25 25 178 66 58 83 260 128 29.5
EHVFS-DN25-420 420bar 25 25 198 66 58 83 280 128 29.5


货号 最大工作压力 h2 h3 SW1 SW2 T d1 d2 d3 O-Ring
EHVFS-DN13-210 210bar 40 9 9 30 6.8 24 25.5 30.2 18.64X3.53
EHVFS-DN13-420 420bar 40 9 9 30 7.9 24 25.5 30.2 18.64X3.53
EHVFS-DN20-210 210bar 57 12 14 41 6.8 31.7 31.9 38.1 24.99X3.53
EHVFS-DN20-420 420bar 57 12 14 41 8.9 32 31.9 41.3 24.99X3.53
EHVFS-DN25-210 210bar 65 12 14 50 8.1 38 39.8 44.4 32.92X3.53
EHVFS-DN25-420 420bar 65 12 14 50 9.6 38 39.8 47.6 32.92X3.53
