EHVDHFS-DN32-210,EHVDHFS-DN32-420,EHVDHFS-DN40-210,EHVDHFS-DN40-420,EHVDHFS-DN50-210,二通法兰锻打高压球阀

点击图片查看原图

型号: EHVDHFS-DN32-210,EHVDHFS-DN32-420,EHVDHFS-DN40-210,EHVDHFS-DN40-420,EHVDHFS-DN50-210,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 410
询价

公司基本资料信息
详细说明
 EHVDHFS-DN32-210,EHVDHFS-DN32-420,EHVDHFS-DN40-210,EHVDHFS-DN40-420,EHVDHFS-DN50-210,二通法兰锻打高压球阀

EHVDHFS-DN50-420,

·特点:全流量、高压、密封性能好;-20oC~100oC
    工作温度,开关角度:90o。
·对外连接:BSP(G)、NPT。
·规格:1-1/4", 1-1/2", 2"。
·材质:碳钢。
·表面:环保白锌。
·接合状态下最大工作压力:210bar和420bar。
·国际标准:德国MHA公司MKHP-SAEFS系列、德国贺德克KHM-F3/6系列、意大利GEMELS GBS3/GBS6系列互换。
·使用分类:1.带安装孔
                2.不带安装孔
应 用
    EHVDHFS系列主要应用于各种工业、液压设备、油路系统等大流量的场所。

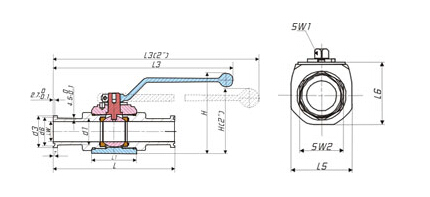

货号 尺寸 最大工作压力 DN LW L L1 L5 L6 H
EHVDHFS-DN32-210 1-1/4" 210bar 32 30 191 80 84 85.4 282
EHVDHFS-DN32-420 1-1/4" 420bar 32 30 223 80 84 86 282
EHVDHFS-DN40-210 1-1/2" 210bar 40 38 231 85 84 92.4 287
EHVDHFS-DN40-420 1-1/2" 420bar 40 38 281 85 100 103 287
EHVDHFS-DN50-210 2" 210bar 50 48 232 100 104 83 140
EHVDHFS-DN50-420 2" 420bar 50 48 316 100 118 117 140

货号 最大工作压力 L3 SW1 SW2 T d1 d2 d3
EHVDHFS-DN32-210 210bar 321 17 60 8.1 43 44 50.8
EHVDHFS-DN32-420 420bar 337 17 60 10.4 43 44.6 54
EHVDHFS-DN40-210 210bar 342 17 65 8.1 50 53.7 6.03
EHVDHFS-DN40-420 420bar 367 17 65 12.7 50 54.1 63.5
EHVDHFS-DN50-210 210bar 440 17 85 9.6 62 62.5 71.4
EHVDHFS-DN50-420 420bar 482 17 85 12.7 62 63.6 79.4
