特点：液压管路系统流向为单方向的、流入和流出。
·对外连接：标准通径。
·规格：1/4" , 3/8", 1/2", 3/4", 1"。
·材质：碳钢。
·表面：环保白锌。
·接合状态下最大工作压力：350bar。
·国际标准：德国MHA公司PKH系列、德国PISTER公司
BKHU系列、德国贺德克KHP/PHK3K系列、意大利GEMELS GPK2系列互换。
应 用
EHPK系列主要应用于工程机械、农业机械、水处理工程、矿场机械等。

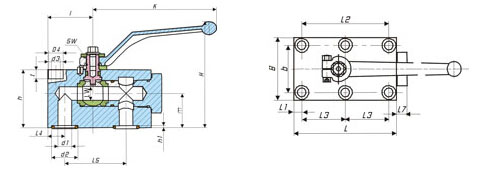

| 货号 | 通径 | 最大工作压力 | ФLW | I | L1 | L2 | L3 | L4 | L5 | L7 | L |
| EHPK06 | 6 | 500 bar | Ф6 | 26 | 8.5 | 70 | - | 8.5 | 35 | 6 | 57 |
| EHPK10 | 10 | 350 bar | Ф10 | 29 | 7.5 | 55 | - | 10 | 44 | 10 | 70 |
| EHPK16 | 16 | 350 bar | Ф13 | 42.5 | 7.5 | 83 | 41.5 | 16 | 58 | 10 | 98 |
| EHPK20 | 20 | 350 bar | Ф20 | 51 | 10 | 97 | 48.5 | 20 | 69 | 10 | 117 |
| EHPK25 | 25 | 350 bar | Ф25 | 62 | 10 | 115 | 57.5 | 24 | 81 | 10 | 135 |
| 货号 | B | b | H | h | m | SW | K | d1xd2xh1 | d3xd4xt | O-Ring | |
| EHPK06 | 40 | 27 | 80 | 80 | 15.5 | 9 | 117 | 6x11.8x1.9 | 6.5x10.5x7 | 7x2.5 | |
| EHPK10 | 55 | 40 | 93 | 93 | 24.5 | 9 | 117 | 9.5x14.9x1.9 | 8.4x13.5x8.5 | 10x2.5 | |
| EHPK16 | 60 | 45 | 100.5 | 100.5 | 34 | 9 | 117 | 13x24.9x1.9 | 8.4x13.5x8.5 | 20x2.5 | |
| EHPK20 | 70 | 51 | 110 | 110 | 37.5 | 14 | 171 | 20x29x2 | 10.5x16.5x10.5 | 23.47x2.62 | |
| EHPK25 | 80 | 60 | 118 | 118 | 44.5 | 14 | 171 | 25x34.9x2.3 | 10.5x16.5x10.5 | 29x3 | |
