特点：允许液压油单方向通行，适用于各种液压控制系统。工作温度-20oC~100oC。
·对外连接：BSP(G)、NPT。
·规格：1/4" , 3/8", 1/2", 3/4", 1"。
·材质：碳钢。
·表面：环保白锌。
·接合状态下最大工作压力：350bar。
·国际标准：德国MHA公司NDRV系列、德国贺德克DRV系列、美国派克F系列，意大利GEMELS RF系列互换。
应 用
EHCV系列主要应用于各种工业、液压设备、油路系统等流量控制场所。

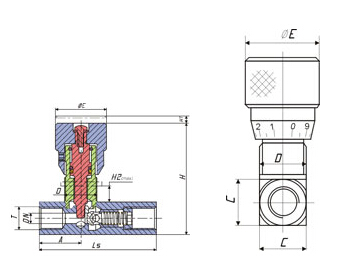

| 货号 | 尺寸 | 通径 | Ls | A | C | D | ФE | H | H1 | H2 | 最大流量 | 最大工作压力 | 螺纹 |
| (L/min) | |||||||||||||
| EHCV14 | 1/4" | 6.3 | 68.5 | 24.5 | 20 | M20X1 | 30 | 66 | 7 | 7 | 12 | 350 | 1/4"BSPP(NPT) |
| EHCV38 | 3/8" | 10 | 83 | 28 | 25 | M25X1 | 30 | 72 | 7 | 7 | 30 | 350 | 3/8"BSPP(NPT) |
| EHCV12 | 1/2" | 12.5 | 95 | 34 | 30 | M30X1.5 | 45 | 92.5 | 10 | 10 | 50 | 350 | 1/2"BSPP(NPT) |
| EHCV34 | 3/4" | 20 | 117 | 41.5 | 40 | M35X1.5 | 45 | 105 | 10 | 11 | 85 | 350 | 3/4"BSPP(NPT) |
| EHCV10 | 1" | 25 | 138 | 48.5 | 45 | M35X1.5 | 45 | 115 | 10 | 15 | 150 | 350 | 1"BSPP(NPT) |
