KSST 快速接头
互换标准
派克 ST
应用
这款KSST系列是无阀芯的快换接头，用于其中需要最大流量的用途。他们的顺畅的敞开的内孔提供任何快换接头设计中最低的压降并且是在高压水和蒸气洗衣机，洗地毯机和模具冷却剂管路之类中的理想应用。他们会经常用于食品加工，油液和燃料输送管上。
特点
该系列快换接头的特征在于球式锁定机构和没有阀机构。其快换接头有各种金属（黄铜，碳钢，SS304不锈钢）和密封材料，使它们可以与大多数油液合用。
产品说明
KSST 规格-碳钢
材质：碳钢，表面镀环保锌
密封件：以NBR为标准，FKM,EPDM 和 VMQ以供选择
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

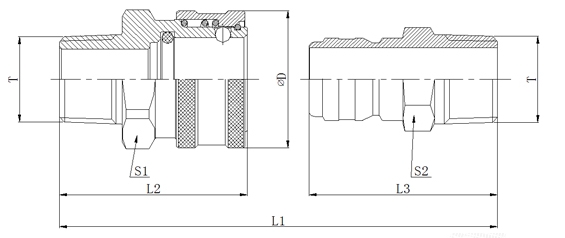

| 昌林液压 | 国际标准 | L1 | L2 | L3 | ?D | S1 | S2 | T | 母接头编号 | 公接头编号 |
| 04 | 6.3 | 53.0 | 38.0 | 34.0 | 24.1 | 20.5 | 17.0 | 1/4" NPT | KSST-04F-NPT | KSST-04M-NPT |
| 06 | 10 | 58.0 | 37.5 | 40.0 | 28.7 | 25.0 | 20.6 | 3/8" NPT | KSST-06F-NPT | KSST-06M-NPT |
| 08 | 12.5 | 62.0 | 41.3 | 44.6 | 33.5 | 25.5 | 25.5 | 1/2" NPT | KSST-08F-NPT | KSST-08M-NPT |
| 12 | 20 | 78.0 | 53.2 | 52.0 | 41.5 | 30.0 | 30.0 | 3/4" NPT | KSST-12F-NPT | KSST-12M-NPT |
| 16 | 25 | 83.5 | 53.0 | 60.0 | 51.0 | 38.0 | 38.0 | 1" NPT | KSST-16F-NPT | KSST-16M-NPT |
| 20 | 31.5 | 90.0 | 62.0 | 60.3 | 64.0 | 50.8 | 50.8 | 1-1/4" NPT | KSST-20F-NPT | KSST-20M-NPT |
| 昌林液压 | 国际标准 | L1 | L2 | L3 | ?D | S1 | S2 | T | 母接头编号 | 公接头编号 |
| 04 | 6.3 | 63.0 | 44.0 | 38.0 | 24.1 | 20.5 | 14.3 | 1/4" NPT | KSST-04F-NPT-M | KSST-04M-NPT-M |
| 06 | 10 | 66.0 | 44.0 | 44.0 | 28.7 | 25.0 | 17.5 | 3/8" NPT | KSST-06F-NPT-M | KSST-06M-NPT-M |
| 08 | 12.5 | 75.0 | 49.6 | 48.6 | 33.5 | 29.0 | 22.0 | 1/2" NPT | KSST-08F-NPT-M | KSST-08M-NPT-M |
| 12 | 20 | 87.0 | 56.8 | 57.0 | 41.5 | 38.0 | 27.0 | 3/4" NPT | KSST-12F-NPT-M | KSST-12M-NPT-M |
| 16 | 25 | 99.0 | 66.3 | 62.3 | 51.0 | 44.4 | 34.8 | 1" NPT | KSST-16F-NPT-M | KSST-16M-NPT-M |
| 20 | 31.5 | 69.0 | 64.0 | 50.8 | 44.4 | 1-1/4" NPT | KSST-20F-NPT-M | KSST-20M-NPT-M |
| 公称通径 | 最大工作压力 | 额定流量 | ||||
| LPH | ISO | (bar) | (l/m) | |||
| 04 | 6.3 | 370 | 23 | |||
| 06 | 10 | 240 | 45 | |||
| 08 | 12.5 | 180 | 45 | |||
| 12 | 20 | 180 | 105 | |||
| 16 | 25 | 130 | 190 | |||
| 20 | 31.5 | 280 | ||||
