使用说明
ZSHO型气动活塞式切断球阀（简称切断球阀），是气动单元组合仪表中的执行器产品，一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种，分别用于常温（-40～180℃）及高温（-60～450℃）场合。广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启，以达到生产过程按一定程序进行。切断球阀主要由气动活塞式执行机构，切断型球阀、两部分组成。根据用户需要，也可在执行机构和切断阀之间配置手轮机构，其结构见图一。
当气动执行机构接受到来自调节仪表的信号，带动阀杆、球芯作旋转运动，使阀由开（关）的位置转到关（开）的位置，达到对管道内介质流通、切断的控制。
产品特点
阀体为整体结构，且没有下阀盖（只设底密封垫圈），阀芯设有上、下套导向，工作稳定； •阀座由螺纹套紧密贴合在阀芯上，压紧力及与阀芯相对位置可调整，确保阀座、阀芯紧密配合，减小泄漏量； •阀芯表面经磨削加工，部分或全部堆焊司太莱合金，增加表面硬度，提高使用寿命； •阀座由两种不同材质制作，能适应不同温度范围的需要。
主要零件材料
阀体为整体结构，且没有下阀盖（只设底密封垫圈），阀芯设有上、下套导向，工作稳定； •阀座由螺纹套紧密贴合在阀芯上，压紧力及与阀芯相对位置可调整，确保阀座、阀芯紧密配合，减小泄漏量； •阀芯表面经磨削加工，部分或全部堆焊司太莱合金，增加表面硬度，提高使用寿命； •阀座由两种不同材质制作，能适应不同温度范围的需要。

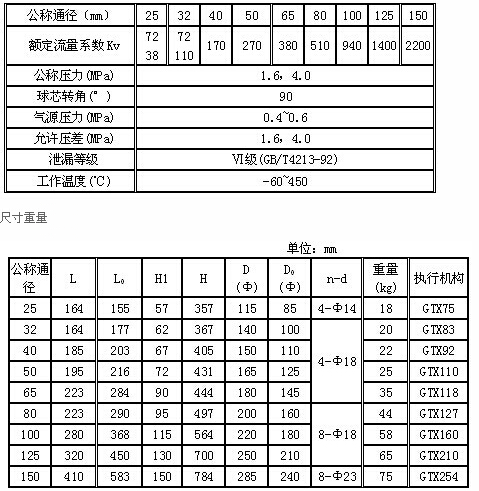

技术参数
连接标准
连接方式：法兰式（DN25~150）
法兰标准：铸钢法兰按GB9113-88（PN16、40）
阀体法兰密封面型式：PN16为凸面、PN40为凹面
注：以上连接尺寸为本厂标准配置。
ZSHO-16P-DN32,ZSHO-16P-DN40,ZSHO-40P-DN25,ZSHO-40P-DN32,ZSHO-16P-DN50,ZSHO-16P-DN65,ZSHO-16P-DN80,
ZSHO-16P-DN100,ZSHO-16P-DN125,ZSHO-16P-DN150,ZSHO-40P-DN40,ZSHO-40P-DN50,ZSHO-40P-DN65,ZSHO-40P-DN80,
ZSHO-40P-DN100,ZSHO-40P-DN125,ZSHO-40P-DN150,ZSHO-16C-DN25,ZSHO-16C-DN32,ZSHO-16C-DN40,ZSHO-40C-DN25,
ZSHO-40C-DN32,ZSHO-16C-DN50,ZSHO-16C-DN65,ZSHO-16C-DN80,ZSHO-16C-DN100,ZSHO-16C-DN125,ZSHO-16C-DN150,
ZSHO-40C-DN40,ZSHO-40C-DN50,ZSHO-40C-DN65,ZSHO-40C-DN80,ZSHO-40C-DN100,ZSHO-40C-DN125,ZSHO-40C-DN150,
ZSHO-16W-DN25,ZSHO-16W-DN32,ZSHO-16W-DN40,ZSHO-40W-DN25,ZSHO-40W-DN32,ZSHO-16W-DN50,ZSHO-16W-DN65,
ZSHO-16W-DN80,ZSHO-16W-DN100,ZSHO-16W-DN125,ZSHO-16W-DN150,ZSHO-40W-DN40,ZSHO-40W-DN50,
ZSHO-40W-DN65,ZSHO-40W-DN80,ZSHO-40W-DN100,ZSHO-40W-DN125,ZSHO-40W-DN150,
