使用说明
ZSHV型系列气动V型球阀,球芯呈V型状,可实现线性调节,可调范围大,当阀门关闭时,V形缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合.适宜于控制纸浆,污水,含用纤维和颗粒固体悬浊介质及粉粒关介质.配用的ZGH系列气缸活塞式执行机构,结构简单,输也力矩大.本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用型号式分为单作用式和双作用式,调节型为双作用式.单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭和开启位置.产品广泛应用于电力,石油,化工,造纸,轻纺,食品,制药,航空航天等领域.
主要零件材料
阀体：ZG230-450、ZG1Cr18Ni19Ti
球芯：ZG1Cr18Ni19Ti
阀轴：3Cr13、1Cr18Ni19Ti
密封圈：增强取四氟乙烯、1Cr18Ni19Ti、1Cr18i19Ti堆焊司钛莱合金
填料：聚四氟乙烯、柔性石墨
导向套：QA19-4、0 Cr18Ni9、复合材料
支架：ZG230-450

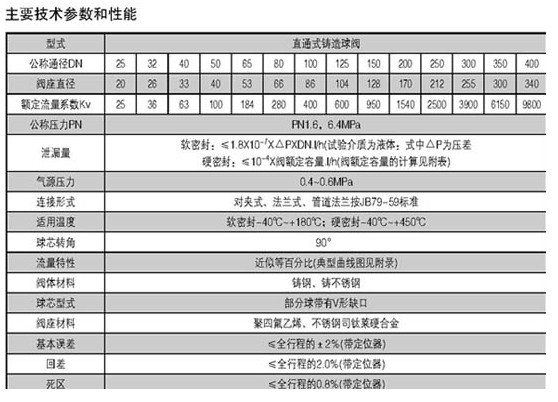

技术参数
ZSHV-16C-DN40,ZSHV-64C-DN32,ZSHV-64C-DN40,ZSHV-16C-DN50,ZSHV-16C-DN65,ZSHV-16C-DN80,ZSHV-16C-DN100,
ZSHV-16C-DN125,ZSHV-16C-DN150,ZSHV-16C-DN200,ZSHV-16C-DN250,ZSHV-16C-DN300,ZSHV-16C-DN350,
ZSHV-64C-DN50,ZSHV-64C-DN65,ZSHV-64C-DN80,ZSHV-64C-DN100,ZSHV-64C-DN125,ZSHV-64C-DN150,ZSHV-64C-DN200,
ZSHV-64C-DN250,ZSHV-64C-DN300,ZSHV-64C-DN350,ZSHV-64C-DN400,ZSHV-16P-DN32,ZSHV-16P-DN40,ZSHV-64P-DN32,
ZSHV-64P-DN40,ZSHV-16P-DN50,ZSHV-16P-DN65,ZSHV-16P-DN80,ZSHV-16P-DN100,ZSHV-16P-DN125,ZSHV-16P-DN150,
ZSHV-16P-DN200,ZSHV-16P-DN250,ZSHV-16P-DN300,ZSHV-16P-DN350,ZSHV-16P-DN400,ZSHV-64P-DN50,ZSHV-64P-DN65,
ZSHV-64P-DN80,ZSHV-64P-DN100,ZSHV-64P-DN125,ZSHV-64P-DN150,ZSHV-64P-DN200,ZSHV-64P-DN250,
ZSHV-64P-DN300,ZSHV-64P-DN350,ZSHV-64P-DN400,ZSHV-16C-DN400,
