ZSCW-1-DN50,ZSCW-2.5-DN50,ZSCW-6-DN50,ZSCW-10-DN50,ZSCW-10-DN80,ZSCW-2.5-DN300,气动蝶阀

使用说明
ZSCW气动蝶阀是一种旋转型调节阀。具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0MPa，口径由50mm至1400mm，泄漏量等级有II级和VI级，流量特性为近似等百分比。
气动切换成手动时，使用侧装手轮机构方法（对照图三）；拔出定位销，向上扳动手柄，蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，则相反扳动手柄即可。
产品特点
阀体采用钢板焊接，结构紧凑，体积小，重量轻。
ZMAW、ZSCW两系列产品仅执行机构不同，其他均相同，产品间互换性强。
气闭式、气开式之间变换能力强，用户在现场即可实现。
流阻小，额定流量系数大，约为同口径单座阀的3倍左右。
阀板关闭位置时有10°初始角，故泄漏量小。
密封型蝶阀因有软质材料制作的阀座，故泄漏量小
主要零件材料
阀体：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀板：碳钢、1Cr18Ni9Ti
长轴：1Cr18Ni9Ti
阀座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司太莱合金
填料：聚四氟乙烯、柔性石墨
阀盖：碳钢

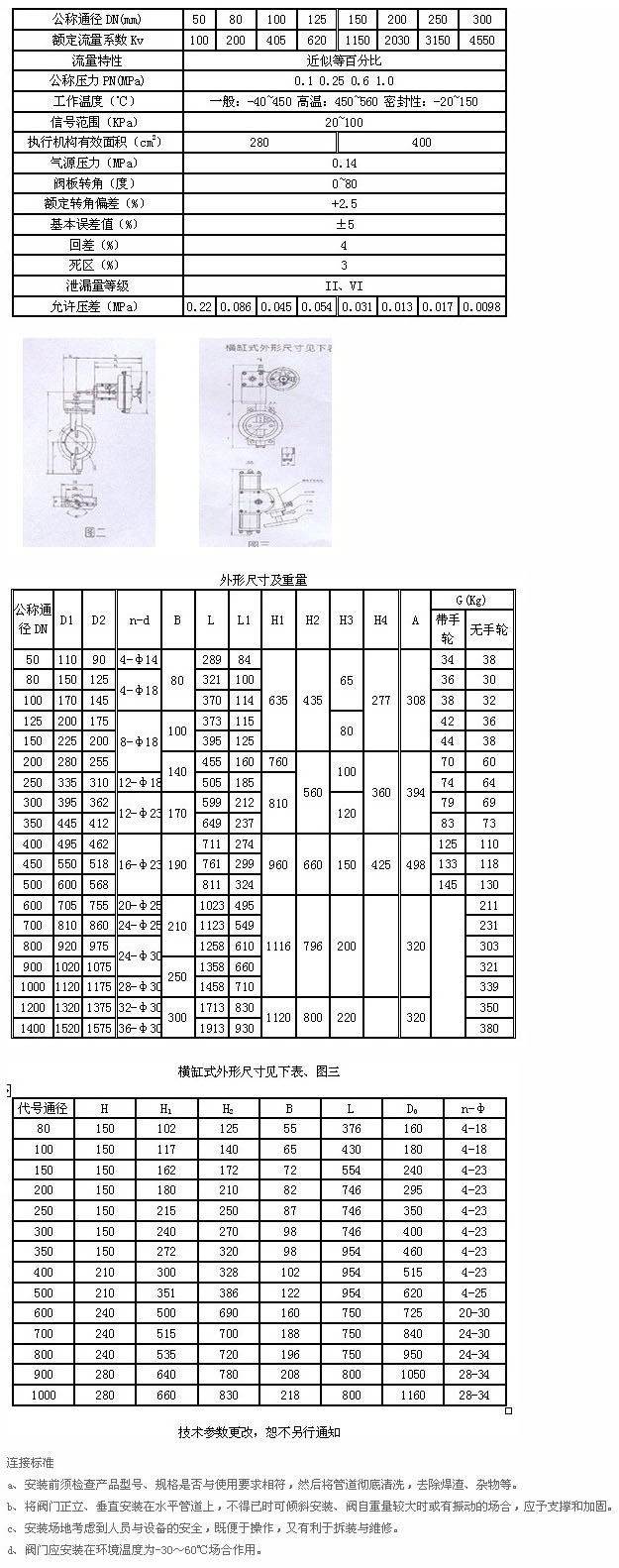

主要技术参数和性能指标
