GIQ-40,GIQ-50,GIQ-63,GIQ-80,GIQ-100,GIQ-150,GIQ-200,GIQ-250,GIQ-300,GIQ-400,GIQ-500,高真空蝶阀

GIQ-600,GIQ-800,

使用说明
GIQ(D)型高真空蝶阀,是气动单元组合仪表中的执行单元,它来自调节仪表的信号,改变介质的切断与流通,该产品操作作用大,阀体设计新颖,流阻小,额定流量系数大,密封性能优良.因而广泛应用于石油,化工,轻纺,食品,泡塑等各工业部门的生产过程自动控制和远程控制交流中.
结构与原理:
GIQ(D)型高真空蝶阀是由执行机构(气动,电动)与转角型蝶阀体二部份组迈出,中间由支架相连而迈出.以GIQ型为例:执行机构是由双气路气缸为让体,接受二位四通电磁阀控制输出的(0.4-0.6MPa)气源信号压力为动力,通过控制元件改变气流方向,执行气缸驱动蝶阀作启闭运动.
产品特点
该产品操作作用大,阀体设计新颖,流阻小,额定流量系数大,密封性能优良.因而广泛应用于石油,化工,轻纺,食品,泡塑等各工业部门的生产过程自动控制和远程控制交流中.
主要零件材料
GIQ型真空碟阀根据不同的材质,及不同的执行机构分类,适用于-25~200℃的介质,阀体由碳素钢(镀镍)、不锈钢等

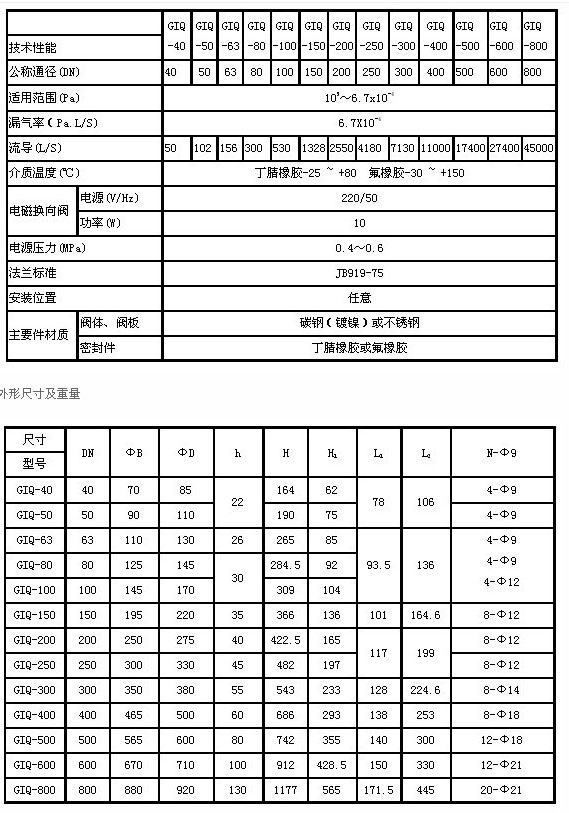

技术参数
