应用范围
GRB型耐高温人字齿轮泵适用于沥清搅拌站、道路沥清喷洒及冶金、矿山、锻压、电站、化工、水泥等大型稀油循环润滑系统中，也可用于输送各种润滑油、石油、重油、涂料、油漆以及其它各种无腐蚀性的液体介质，输送油液粘度范围20~460cst油液温度不超过300度。
技术参数
| 耐高温人字齿轮油泵 | ||||||
|
型号 |
公称流量l/min |
公称压力Mpa |
转数r/min |
容积效率% |
吸入高度mm |
订货号 |
|
GRB-100 |
100 |
0.63 |
960 |
≥90 |
750 |
GR1642.1 |
|
GRB-150 |
150 |
GR1642.2 |
||||
|
GRB-200 |
200 |
GR1642.3 |
||||
|
GRB-300 |
300 |
GR1642.4 |
||||
|
GRB-600 |
600 |
GR1642.5 |
||||
|
耐高温人字齿轮油泵装置 |
||||
|
型号 |
电动机 |
订货号 |
||
|
型号 |
功率kw |
转数r/min |
||
|
GRBZ-100 |
Y112M-6 |
2.2 |
|
GR1643.1 |
|
GRBZ-150 |
Y132M1-6 |
4 |
GR1643.2 |
|
|
GRBZ-200 |
GR1643.3 |
|||
|
GRBZ-300 |
GR1643.4 |
|||
|
GRBZ-600 |
Y160L-6 |
11 |
GR1643.5 |
|
配用Y系列电机

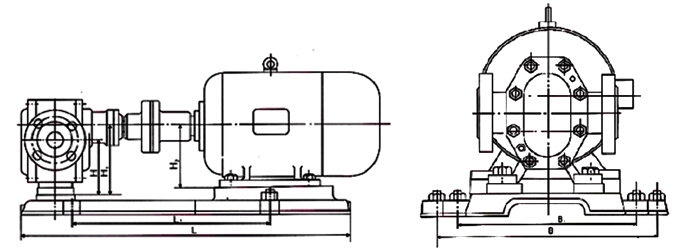

| 型号 |
L |
L1 |
d |
H |
H1 |
H2 |
B |
B1 |
|
GRB-600 |
983 |
675 |
4×19 |
170 |
225 |
160 |
410 |
305 |
|
GRB-300 |
795 |
500 |
4×17 |
140 |
182 |
132 |
340 |
290 |
|
GRB-200 |
735 |
500 |
4×17 |
140 |
182 |
132 |
340 |
290 |
|
GRB-150 |
735 |
500 |
4×17 |
140 |
182 |
132 |
340 |
290 |
|
GRB-100 |
600 |
350 |
4×13 |
95 |
122 |
112 |
315 |
215 |
法兰安装尺寸
机械密封
齿轮泵的密封是影响质量的关键。为提高油泵的密封性能和耐热性能,采用外装永磁机械密封，油液温度在300℃以下运动，无硬质颗粒，无纤维介质中使用安全。

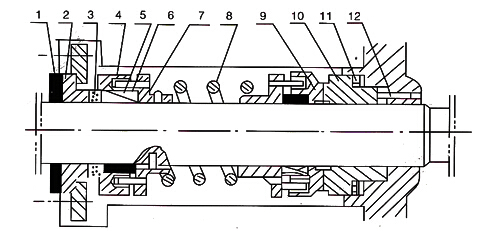

机械双密封装置
双机械密封装置主要由垫圈（1）内静环（2）动环（3）动环体（4）密封圈（5）（6）推环（7）弹簧（8）动环（9）外静环（10）静环密封圈（11）防转销（12）等主要零件组成。
