| 斜齿轮泵装置型号 |
XBZ-250 |
XBZ-400 |
XBZ-630 |
XBZ-1000 |
|
|
斜齿轮油泵型号 |
XB-250 |
XB-400 |
XB-630 |
XB-1000 |
|
|
公称流量/（L/min) |
250 |
400 |
630 |
1000 |
|
|
公称压力/MPa |
0.6 |
||||
|
容积效率/% |
≥90 |
||||
|
吸入高度/mm |
500 |
||||
|
电动机 |
型号 |
Y132S-4-B3 |
Y132M-4-B3 |
Y160L-4-B3 |
Y180L-4-B3 |
|
功率/kw |
5.5 |
7.5 |
15 |
22 |
|
|
转速/(r/min) |
1440 |
1440 |
1460 |
1470 |
|
| 型 号 |
H |
H1≈ |
A |
B |
B1 |
B2 |
C |
C1≈ |
d |
b3 |
L≈ |
L1 |
L2≈ |
L3 |
L4 |
质量/kg |
|
XBZ-250 |
214 |
397 |
440 |
470 |
420 |
380 |
300 |
210 |
19 |
30 |
900 |
498.5 |
154.5 |
775 |
168.5 |
185 |
|
XBZ-400 |
235 |
445 |
510 |
500 |
440 |
220 |
1025 |
575 |
182 |
860 |
190 |
238 |
||||
|
XBZ-630 |
290 |
507 |
575 |
540 |
480 |
420 |
370 |
275 |
24 |
1156 |
655.5 |
208 |
970 |
215.5 |
358 |
|
|
XBZ-1000 |
320 |
578 |
640 |
610 |
550 |
305 |
35 |
1353 |
780 |
243 |
1130 |
290 |
472 |
|
型 号 |
d(f7) |
d3 |
h |
h1 |
b |
b3 |
A |
A1 |
B |
B1 |
C |
L |
L1 |
|
XB-250 |
32 |
19 |
155 |
155 |
10 |
22 |
210 |
80 |
260 |
130 |
300 |
373 |
173.5 |
|
XB-400 |
105 |
155 |
453 |
201 |
|||||||||
|
XB-630 |
40 |
24 |
190 |
175 |
12 |
28 |
230 |
115 |
290 |
115 |
370 |
504 |
226 |
|
XB-1000 |
155 |
155 |
589 |
261 |
|
型 号 |
L |
t |
吸油口法兰 |
排油口法兰 |
质量/kg |
||||||||||||
|
DN1 |
D |
D1 |
D2 |
n1 |
d1 |
b1 |
DN2 |
D3 |
D4 |
D5 |
n2 |
d2 |
b2 |
||||
|
XB-250 |
58 |
35.5 |
80 |
195 |
160 |
135 |
4 |
18 |
20 |
65 |
180 |
145 |
120 |
4 |
18 |
20 |
60 |
|
XB-400 |
62 |
||||||||||||||||
|
XB-630 |
82 |
43.5 |
125 |
245 |
210 |
185 |
8 |
18 |
24 |
100 |
215 |
180 |
155 |
8 |
18 |
22 |
102 |
|
XB-1000 |
122 |
||||||||||||||||

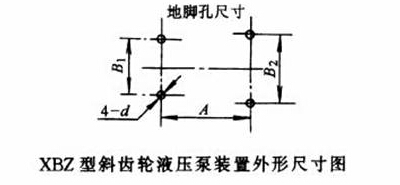

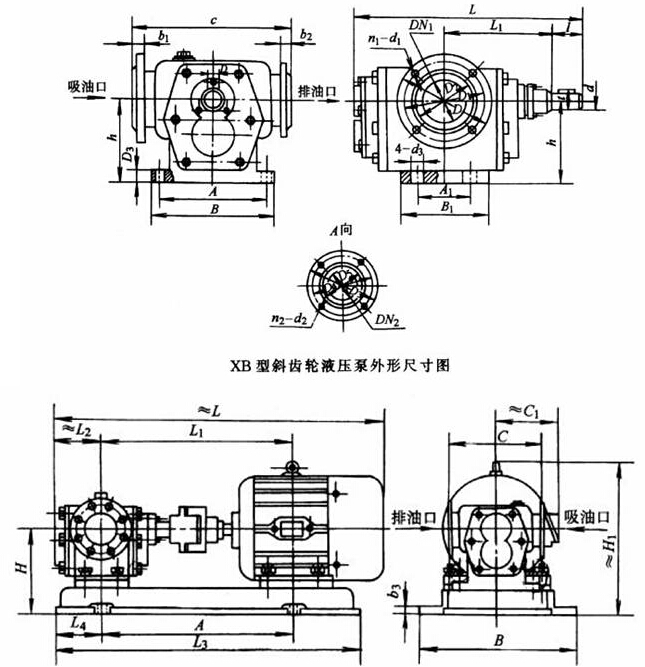

外形尺寸
