DZ-1X,2DZ-2Y,DZN-1X,DS-1F,2DS-1F,2DS-1Q,DS-2E,2DS-2Q,DZR-3X,2DS-2E,DZN-2Z,新型波纹管药液计量泵
一、产品概述：
DZ、DS新型波纹管药液计量泵完全无泄漏……无机械轴封部，所以不存在有泄漏。
输出量精度……清水情况下，可获得±1.5%的高精度。
可以自吸……常温清水条件下，吸程为1米。
允许干运转……工作腔为波纹管，因而可以干运转。
寿命长……本腔采用耐曲折特殊配方材料的聚丙烯制成，可以经受数百万次的往复运动。
耐腐性能好……泵体采用聚丙烯制成，阀门选用了特种配方的FPM、EPDM,耐各种酸、碱等腐蚀性液体。
液温……最高药水温度60℃，超过50℃时，最高压力为20℃时的1/2，超过40℃时液体的腐蚀性会增加，须注意。

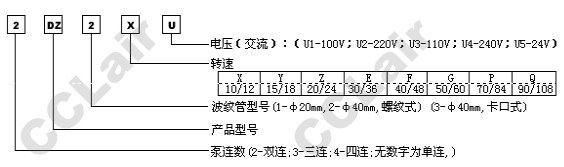

二、型号意义：
三、使用范围：
★ 完全无泄漏.无机械轴封部，所以不存在有泄漏；
★ 输出量精度高. 常温清水条件测试情况下，可获得+1.5%的高精度；
★ 可以自吸.吸程为1米
★ 允许干空运转.工作腔为波纹管，因而可以干运转；
★ 使用寿命长.该系列泵腔采用耐曲折特殊配方材料的聚丙稀制成，可以经受百万次的往复运动；
★ 耐腐性能好. 泵体采用聚丙稀制成，阀门选用了特种配方的FPM、EPDM，耐各种弱酸、碱腐蚀性液体；
★ 产品规格型号多种.DZ,2DZ系列;DS,2DS系列;DZN,DZR系列;
★ 流量Q=29ml/min~~1600ml/min
★ 液温适应强。
可广泛应用在：
★ 胶片、照片的自动冲洗。
★ 粘液调和、食品添加剂的定量添加。
★ 电子基板印刷线路的蚀刻、清洗、印刷制版。
★ 水处理的酸碱中和，凝析剂的投入。
★ 电镀液的定量补给。
★ 应用于添加剂、漂白液等各种药剂的定量注入。
四、结构说明：
五、DZ、DS新型波纹管药液计量泵性能参数：
|
型 号
|
泵连数
|
波纹管
型号 |
最大流量(ml/min)
|
转速(r/min)
|
最高压力(MPa)
|
进出口口径(mm)
|
马达(w)
|
自吸高度(cm)
|
||
|
50Hz
|
60Hz
|
50Hz
|
60Hz
|
|||||||
|
DZ-1X
|
单连式
|
1
|
29
|
35
|
10
|
12
|
0.04
|
9
|
5
|
50
|
|
DZ-2X
|
2
|
119
|
141
|
10
|
12
|
0.03
|
||||
|
DZ-2Y
|
175
|
210
|
15
|
18
|
0.02
|
|||||
|
DZ-2Z
|
232
|
278
|
20
|
24
|
0.01
|
|||||
|
2DZ-1X
|
2连式
|
1
|
29×2
|
35×2
|
10
|
12
|
0.03
|
|||
|
2DZ-2X
|
2
|
119×2
|
141×2
|
10
|
12
|
0.02
|
||||
|
2DZ-2Y
|
175×2
|
210×2
|
15
|
18
|
0.01
|
|||||
|
2DZ-2Z
|
232×2
|
278×2
|
20
|
24
|
0.01
|
|||||
|
DZN-1X
|
单连至
四连 |
1
|
29
|
35
|
10
|
12
|
0.04
|
|||
|
DZN-2X
|
2
|
119
|
141
|
10
|
12
|
0.03
|
||||
|
DZN-2Y
|
175
|
210
|
15
|
18
|
0.02
|
|||||
|
DZN-2Z
|
232
|
278
|
20
|
24
|
0.02
|
|||||
|
DS-1F
|
单连式
|
1
|
115
|
139
|
40
|
48
|
0.08
|
9
|
8
|
100
|
|
DS-1P
|
200
|
243
|
70
|
84
|
||||||
|
DS-1Q
|
260
|
310
|
90
|
108
|
||||||
|
2DS-1F
|
2连式
|
1
|
115×2
|
139×2
|
40
|
48
|
||||
|
2DS-1P
|
200×2
|
243×2
|
70
|
84
|
||||||
|
2DS-1Q
|
260×2
|
310×2
|
90
|
108
|
||||||
|
DS-2E
|
单连式
|
2
|
357
|
428
|
30
|
36
|
||||
|
DS-2F
|
460
|
552
|
40
|
48
|
||||||
|
DS-2G
|
570
|
685
|
50
|
60
|
||||||
|
DS-2P
|
798
|
955
|
70
|
84
|
||||||
|
DS-2Q
|
990
|
1180
|
90
|
108
|
||||||
|
2DS-2E
|
2连式
|
2
|
357×2
|
428×2
|
30
|
36
|
||||
|
2DS-2F
|
460×2
|
552×2
|
40
|
48
|
||||||
|
2DS-2G
|
570×2
|
685×2
|
50
|
60
|
||||||
|
2DS-2P
|
798×2
|
955×2
|
70
|
84
|
||||||
|
2DS-2Q
|
990×2
|
1180×2
|
90
|
108
|
||||||
|
DZR-3X
|
单连式
|
3
|
100
|
120
|
10
|
12
|
0.01
|
9
|
6
|
50
|
|
DZR-3Y
|
150
|
180
|
15
|
18
|
||||||
|
DZR-3Z
|
200
|
240
|
20
|
24
|
||||||
DS-2F,DS-2G,DS-2P,DS-2Q,2DS-2F,2DS-2G,2DS-2P,DZR-3Y,DZR-3Z,
