P4448H-16C,P4448H-16,P4448H-25C,P4448H-25,P4448H-40C,P4448H-40,快速排污阀

点击图片查看原图

型号：	P4448H-16C,P4448H-16,P4448H-25C,P4448H-25,P4448H-40C,P4448H-40,快速排污阀
PDF下载：	如需产品详细说明请与销售客服联系
浏览次数：	593

公司基本资料信息

联系人销售员1427(先生)
电话13812199898
地区江苏-无锡市
地址无锡市会北路28-135

详细说明

P4448H-16C,P4448H-16,P4448H-25C,P4448H-25,P4448H-40C,P4448H-40,快速排污阀

产品型号：Z4448-16C、Z4448-25、Z4448-40型

产品名称：快速排污阀

二、主要性能规范：

型号	公称压力	试验压力Ps（MPa）		适用介质	适用介质（℃）
		-	-
P44 48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
P44 48H-16
P44 48H-25C	2.5	3.8	2.8
P44 48H-25					≤425
P44 48H-40C	4.0	6.0	4.4
P44 48H-40					≤250

三、主要零件材料：

零件名称	阀体、阀盖	阀座、闸板	阀杆	齿轮轴	填料	垫片	扳手
P44 48H-16C P44 48H-25 P44 48H-40	铸钢	铬不锈钢	铬不锈钢	铬不锈钢	油浸石墨石棉盘根	橡胶石棉板	球墨铸铁

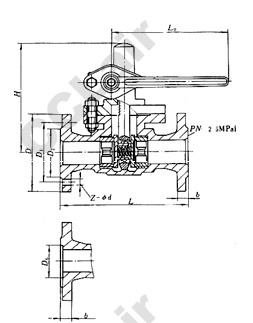

四、快速排污阀主要尺寸及重量：

公称压力 PN（MPa）	公称通径 DN（mm）	-									重量（kg）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	D6	b	ZΦd	H	LO	-
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85	-	18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38

P4448H-16C-DN25,P4448H-16-DN25,P4448H-25C-DN25,P4448H-25-DN25,P4448H-40C-DN25,P4448H-40-DN25,
P4448H-16C-DN32,P4448H-16-DN32,P4448H-25C-DN32,P4448H-25-DN32,P4448H-40C-DN32,P4448H-40-DN32,
P4448H-16C-DN40,P4448H-16-DN40,P4448H-25C-DN40,P4448H-25-DN40,P4448H-40C-DN40,P4448H-40-DN40,
P4448H-16C-DN50,P4448H-16-DN50,P4448H-25C-DN50,CCLAIR,P4448H-25-DN50,P4448H-40C-DN50,P4448H-40-DN50,
P4448H-16C-DN65,P4448H-16-DN65,P4448H-25C-DN65,P4448H-25-DN65,P4448H-40C-DN65,P4448H-40-DN65,
P4448H-16C-DN80,P4448H-16-DN80,P4448H-25C-DN80,P4448H-25-DN80,P4448H-40C-DN80,P4448H-40-DN80,

一、产品[快速排污阀]的详细资料：
