EG941J-16-DN15,EG941J-10-DN20,EG941J-6-DN25,EG941J-16-DN32,EG941J-10-DN40,EG941J-6-DN50,电动隔膜阀
产品型号：EG941J
产品名称：衬胶电动隔膜阀
产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG941W无衬里电动隔膜阀,EG941J衬胶电动隔膜阀,电动隔膜阀。

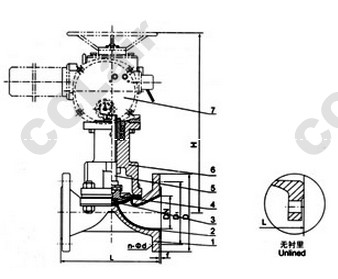

部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、电动头
二、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)0.6 1.0 1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
支撑架：铸铁、碳钢
电动装置：组合件
四、测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、衬胶电动隔膜阀主要尺寸参数：
|
公称通径 |
公称压力 |
工作压力 |
L |
D |
D1 |
n-Фd |
f |
H |
型号 |
输出力矩 |
启闭时间S |
质量 |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
- | - | - | - | - |
|
20 |
117 |
105 |
75 |
4-14 |
2 |
- | - | - | - | - | ||
|
25 |
127 |
115 |
85 |
4-14 |
2 |
445 |
Z5-18/16 |
50 |
17 |
40 |
||
|
32 |
146 |
140 |
100 |
4-18 |
2 |
457 |
Z5-18/16 |
50 |
20 |
41 |
||
|
40 |
159 |
150 |
110 |
4-18 |
2 |
466 |
Z5-18/16 |
50 |
14 |
44 |
||
|
50 |
190 |
165 |
125 |
4-18 |
2 |
480 |
Z10-18/16 |
50 |
20 |
50 |
||
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
517 |
Z10-18/16 |
150 |
28 |
60 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
539 |
Z10-36/25 |
100 |
16 |
70 |
||
|
100 |
305 |
220 |
180 |
8-18 |
2 |
576 |
Z10-36/25 |
100 |
17 |
77 |
||
|
125 |
356 |
250 |
210 |
8-18 |
3 |
634 |
Z15-18/25 |
150 |
32 |
92 |
||
|
150 |
406 |
285 |
240 |
8-22 |
3 |
660 |
Z20-18/25 |
200 |
53 |
120 |
||
|
200 |
0.6 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
860 |
Z20-36/25 |
300 |
33 |
180 |
|
250 |
635 |
395 |
350 |
12-22 |
5 |
- | - | - | - | - | ||
|
300 |
749 |
445 |
400 |
12-22 |
5 |
