QFF3-160-DN5,QFF3-320-DN5,阀组针型阀
产品型号：QFF3-1.6(32)型
产品名称：针型阀
二、主要零件材料：
|
零件名称 |
阀杆 |
阀体 |
阀底座 |
填料 |
填料阀盖 Packing |
手轮Handwheel |
|
QFF3-160-DN5 |
碳钢 |
铬不锈钢 |
聚四氟乙稀，柔性石墨 |
碳钢Carbon steel |
优质碳钢 |
|
|
QFF3-320-DN5 |
铬镍不锈钢 |
铬不锈钢 |
铬镍不锈钢 |
不锈钢Stainless steel |
||
三、主要性能规范：
|
型号 |
公称压力PN Mpa |
试验压力PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质Applicable medium |
||
|
壳体 |
密封(液)Seal |
密封(气)Seal |
|||||
|
QFF3-320-DN5 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540OC |
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
|
C≤425 OC |
|||||||

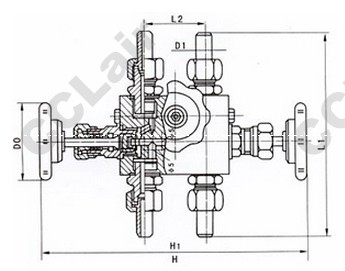

四、QFF3阀组针型阀主要外形及连接尺寸：
|
型号 |
公称直径DN（mm） |
尺寸 Dimension |
重量(kg)Weight |
|||||
|
L |
D1 |
Do |
H |
H1 |
L2 |
|||
|
QFF3-320-DN5 |
5 |
200 |
14 |
65 |
234 |
260 |
54 |
3.8 |
