DRVZ-10P-DN50,DRVZ-16P-DN65,DRVZ-25Q-DN80,DRVZ-10C,DRVZ-16C-DN150,静音式止回阀
DRVZ静音式止回阀 静音止回阀 主要技术参数| 型 号 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
| 公称压力 PN (MPa) | 1.0 | 1.6 | 2.5 | |
| 公称通径 DN (mm) | 50～350 | |||
| 最高工作压力 (MPa) | 1.0 | 1.6 | 2.5 | |
| 密封试验压力 (MPa) | 1.0 | 1.6 | 2.5 | |
| 壳体试验压力 (MPa) | 1.5 | 2.4 | 3.75 | |
| 主要零件材料 | 阀体、导流体 | 灰铸铁 球墨铸铁 | ||
| 阀座、轴承、阀瓣、轴 | 铝青铜或铭不锈钢 | |||
| 弹簧 | 不锈钢 | |||

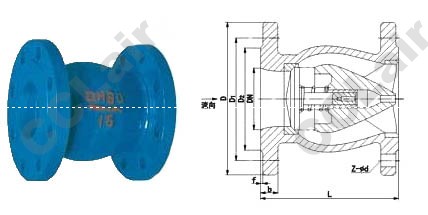

DRVZ（HC42X)静音式止回阀主要外形连接尺寸
静音止回阀 主要外形尺寸
| 公称通径 DN (mm) | L |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 229 |
| 125 | 254 |
| 150 | 268 |
| 200 | 292 |
| 250 | 330 |
DRVZ-16P-DN50,DRVZ-25Q-DN50,DRVZ-10C-DN50,DRVZ-16C-DN50,
DRVZ-10P-DN65,DRVZ-25Q-DN65,DRVZ-10C-DN65,DRVZ-16C-DN65,
DRVZ-10P-DN80,DRVZ-16P-DN80,CCLAIR,DRVZ-10C-DN80,DRVZ-16C-DN80,
DRVZ-10P-DN100,DRVZ-16P-DN100,DRVZ-25Q-DN100,DRVZ-10C-DN100,DRVZ-16C-DN100,
DRVZ-10P-DN125,DRVZ-16P-DN125,DRVZ-25Q-DN125,DRVZ-10C-DN125,DRVZ-16C-DN125,
DRVZ-10P-DN150,DRVZ-16P-DN150,DRVZ-25Q-DN150,DRVZ-10C-DN150,
DRVZ-10P-DN200,DRVZ-16P-DN200,DRVZ-25Q-DN200,DRVZ-10C-DN200,DRVZ-16C-DN200,
DRVZ-10P-DN250,DRVZ-16P-DN250,DRVZ-25Q-DN250,DRVZ-10C-DN250,DRVZ-16C-DN250,
