BTB3935905F-15,BTB3935905F-20,BTB3935905F-25,BTB3935908F-32,BTB3935908F-40,气动三通阀
规格说明：
阀门功能：三通
工作压力：1.6Mpa
控制压力：0.4-O.6Mpa
介制温度：-10℃- +200℃
适用介质：中性气体和液体
气控接口： 1/8"
阀体材料：304不锈钢
密封材料：聚四氟乙烯
活塞密封材料：氟橡胶

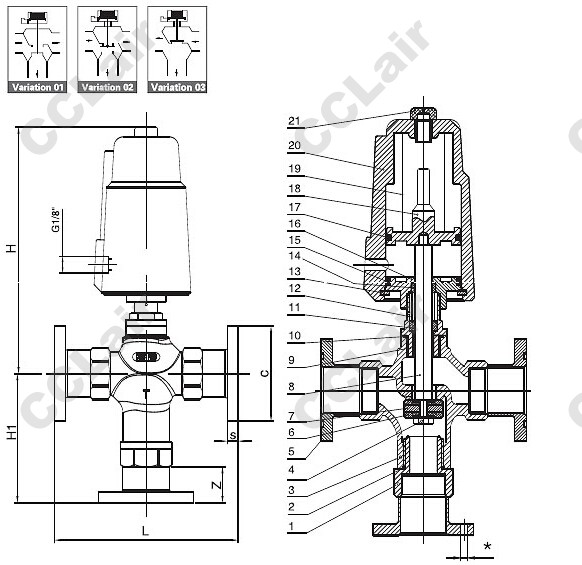

| 外形尺寸(mm) | |||||||
| DN | H | H1 | L | S | C | * | 订货号 |
| 15 | 172 | 78 | 139 | 16 | 95 | 14x4 | BTB 3935905F-15 |
| 20 | 172 | 79 | 141 | 16 | 105 | 14x4 | BTB 3935905F-20 |
| 25 | 180 | 100 | 159 | 18 | 115 | 14x4 | BTB 3935905F-25 |
| 32 | 232 | 122 | 195 | 18 | 135 | 16x4 | BTB 3935908F-32 |
| 40 | 232 | 122 | 195 | 20 | 145 | 18x4 | BTB 3935908F-40 |
| 部分列表 | ||
| 1阀帽 | 8阀杆 | 15O型圈 |
| 2密封环 | 9连接件 | 16气缸盖 |
| 3阀体 | 10密封环 | 17O型圈 |
| 4锁紧螺母 | 11V型填料 | 18活塞 |
| 5垫片 | 12弹簧 | 19弹簧 |
| 6密封垫片 | 13挡圈 | 20气缸 |
| 7阀盘 | 14V型填料 | 21观察窗 |
