TMY0.3,TMY0.4,TMY0.5,TMY0.7,TMY1,TMY1.5,TMY2,TMY3,叶片式气动马达
一.原理及结构性能
气动马达是以压缩空气为工作介质的原动机，它是采用压缩气体的膨胀作用，把压力能转换为机械能的动力装置。

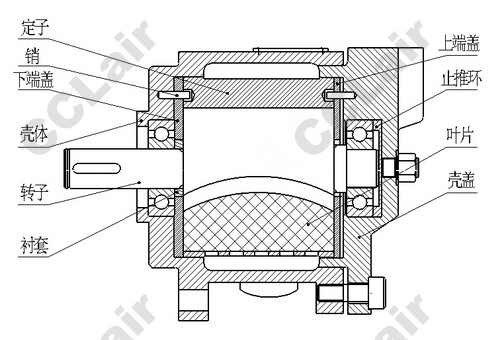

气动马达主要由机体、机盖、定子、转子、叶片、前后端盖、轴承、定位销、衬套、止推环、调节螺钉等部件组成。定子、转子间形成一个月牙状工作腔，压缩气体进入工作腔后，压力能在叶片上产生扭矩，使转子转动作功，通过操纵阀可以改变马达转向。
在进气压力一定时，气动马达的基本性能曲线如图所示：
二.主要特点及应用
1.气动马达具有结构简单，体积小，重量轻，*大，操纵容易，维修方便，与电动机相比它具有耐水性和防潮、防爆等特点。
2.工作安全，且防火、防爆、防潮，不受振动、高温、电磁、辐射等影响,可在高温、潮湿、高粉尘等恶劣环境下使用。
3.使用空气作为介质，无供应上的困难，用过的空气不需处理，放到大气中无污染。
4.压缩空气可以集中供应，远距离输送。
5.可以无级调速，控制进气阀的开闭程度（即调节流量）便可达到调节转速和功率的目的。
6.利用操纵阀改变进气方向，便可实现正反转。实现正反转的时间短，速度快，冲击性小，而且不需卸负荷。
7.有过载保护作用，过载时会自动降低转速直至停车，过载解除后即可重新正常运转，长时间过载工作温升较小。
8.具有较高的启动扭矩，可以带负荷启动。启动、停止迅速。
由于气动马达具有以上诸多特点，故它可在潮湿、高温、高粉尘等恶劣的环境下工作。除被用于矿山机械中的凿岩、钻采、装载等设备中作动力外，船舶、冶金、化工、造纸等行业也广泛地采用。
三、使用保养与维修
1.气动马达长期存放后，不应带负荷起动，应在有润滑条件的情况下进行0.5~1分钟的空转。
2.压缩空气必须经过过滤，应保证清洁和干燥。
3.润滑油须随压缩空气进入气马达，每分钟流量为80~100滴，润滑油为L-AN10号机油。
4.气马达正常使用3~6个月后，应拆开检查清洗一次，发现磨损零件必须更换。
5.故障与排除见下表：
四.技术参数
TMY系列气动马达技术参数
|
现象
|
故障
|
原因
|
措施
|
|
叶片严重磨损
|
1、断油或供油不足
|
检查供油器、保证润滑
|
|
|
2、空气不洁净
|
检查供气管道或设备
|
||
|
输出功率明显下降
|
3、长期使用后
|
更换叶片
|
|
|
前后端盖磨损严重
|
1、轴承磨损，转子轴向窜动
|
更换轴承
|
|
|
2、衬套选择不当
|
调整衬套
|
||
|
定子内孔纵向波浪槽
|
1、泥砂进入定子
|
更换修复定子
|
|
|
2、长期使用
|
更换定子
|
||
|
叶片折断
|
转子叶片槽喇叭口太大
|
更换转子
|
|
|
叶片卡死
|
叶片槽间隙不当或叶片变形
|
更换叶片
|
四.技术参数
TMY系列气动马达技术参数
|
型号
Model
|
额定功率
Power
KW
|
工作气压
pressure
Mpa
|
额定转速
speed
r/min
|
扭距
Torque
N.m
|
耗气量
Air consumption
m3/min
|
重量
Weight
kg
|
进气口
Tracheal diameter
|
排气口
Tracheal diameter
|
|

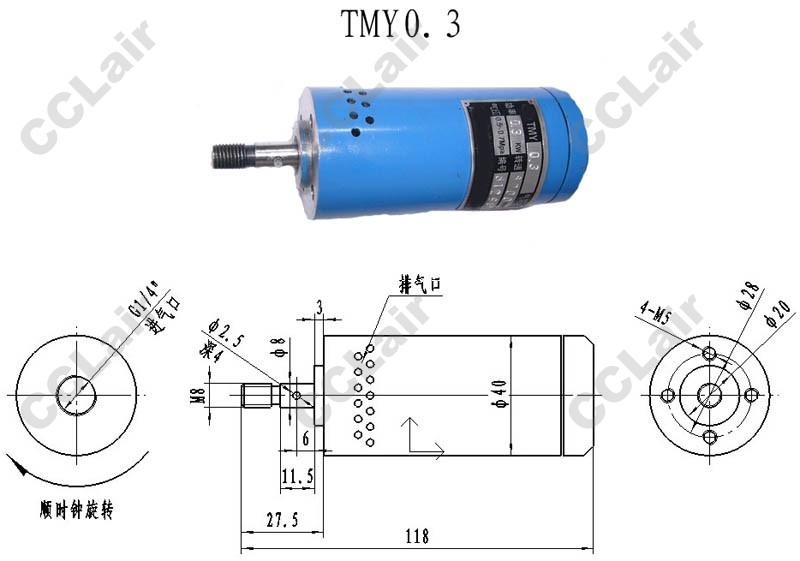

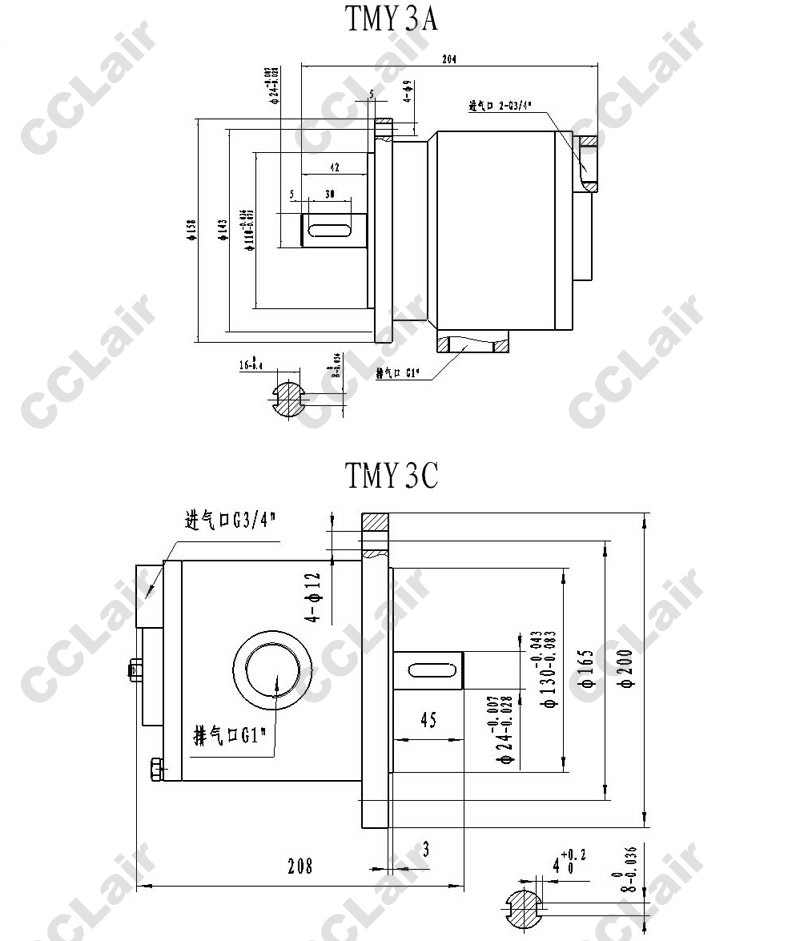

TMY0.3(外形图)
|
0.3
|
0.5至0.7
|
8000
|
0.36
|
0.36
|
0.6
|
G1/4"
|
|
|

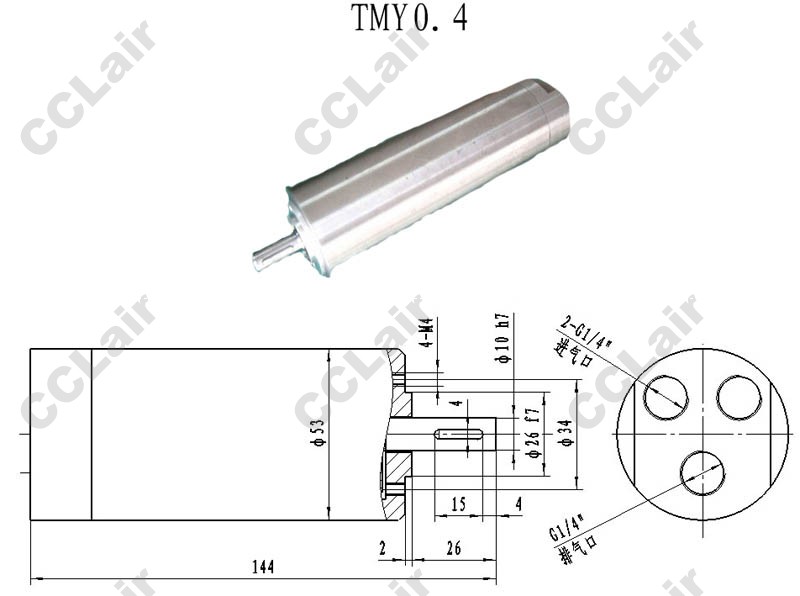

TMY0.4(外形图)
|
0.4
|
0.5至0.7
|
7200
|
0.53
|
0.44
|
1
|
G1/4"
|
G1/4"
|
|

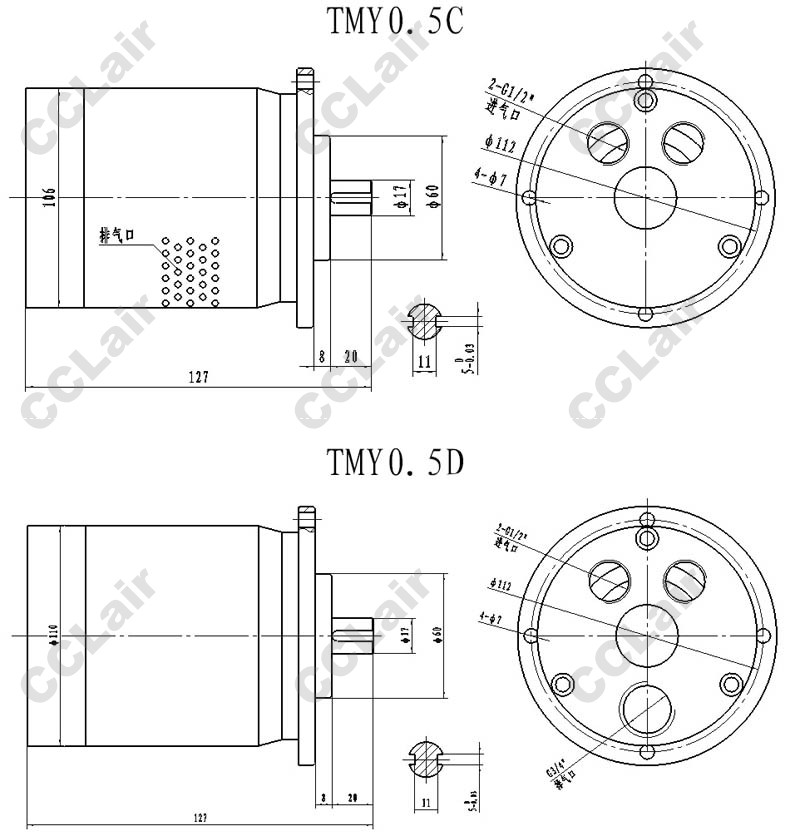

TMY0.5(外形图)
|
0.5
|
0.5至0.7
|
3000
|
1.6
|
0.65
|
4.5
|
G1/2"
|
G3/4"
|
|

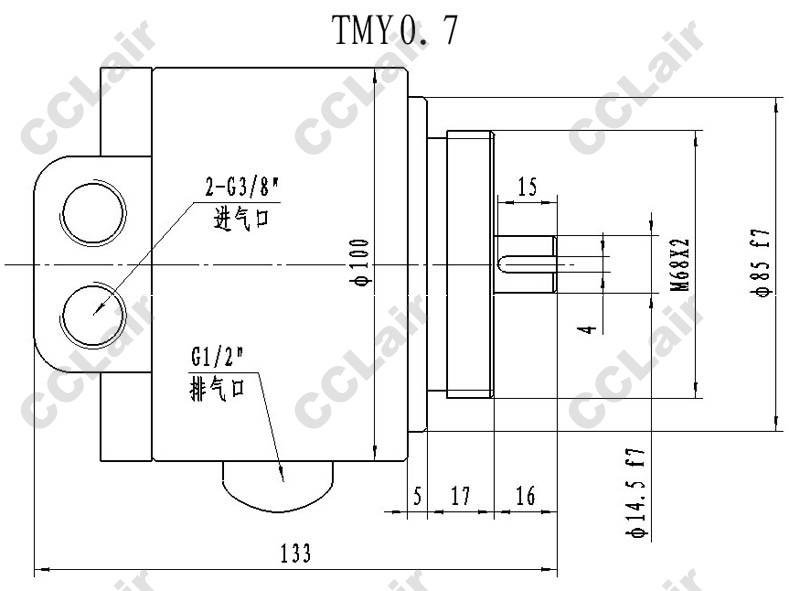

TMY0.7(外形图)
|
0.66
|
0.5至0.7
|
4600
|
1.37
|
1
|
4
|
G1/4"
|
G1/2"
|
|
TMY1(外形图)
|
1
|
0.5至0.7
|
3500
|
2.73
|
1.5
|
5.5
|
G1/2"
|
G3/4"
|
|

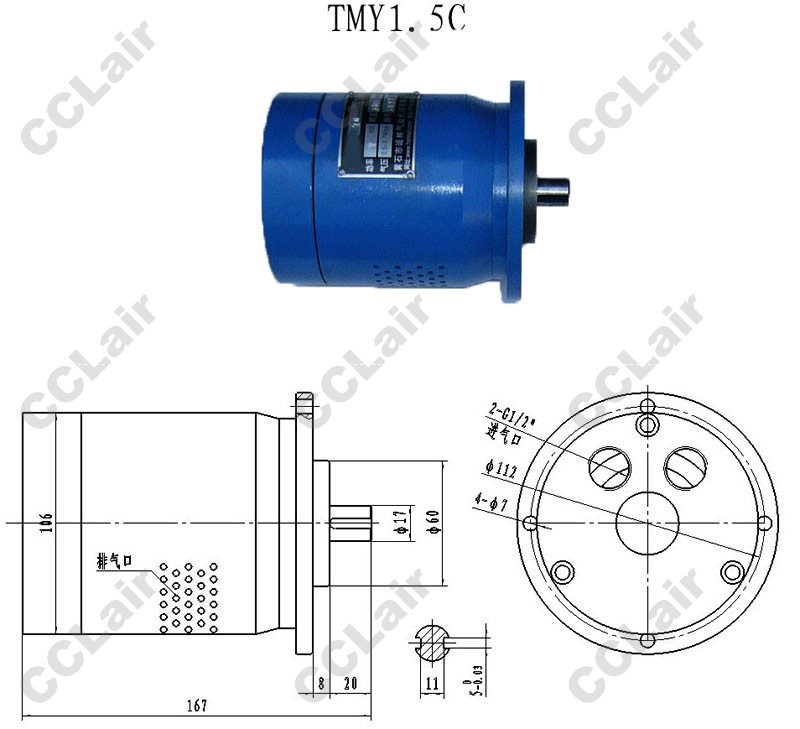

TMY1.5(外形图)
|
1.47
|
0.5至0.7
|
4000
|
3.5
|
2
|
6.5
|
G1/2"
|
G3/4"
|
|

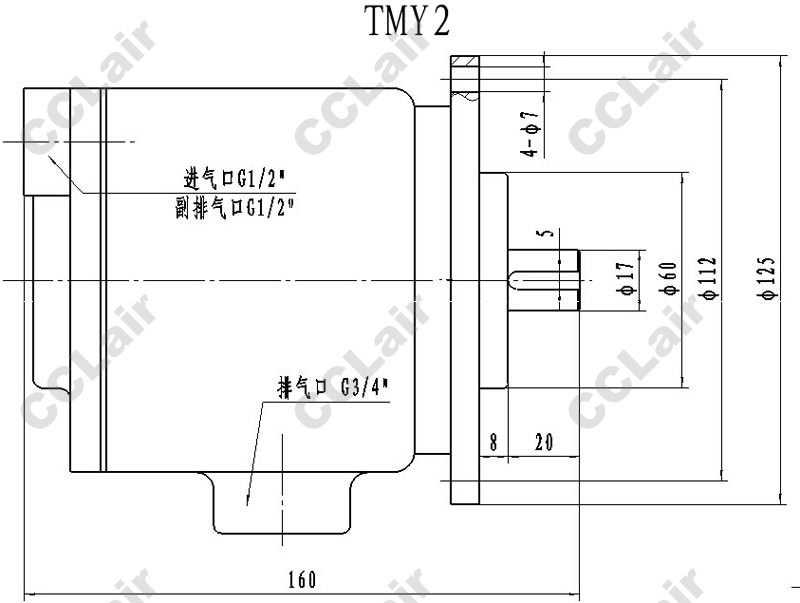

TMY2(外形图)
|
2.21
|
0.5至0.7
|
3600
|
5.86
|
2.8
|
6.5
|
G1/2"
|
G3/4"
|
|
TMY3(外形图)
|
3
|
0.5至0.7
|
3200
|
8.7
|
3.8
|
13.5
|
G3/4"
|
1"
|
|
TMY4(外形图)
|
4.41
|
0.5至0.7
|
3200
|
13.16
|
5.9
|
18
|
G1"
|
G1"
|
|
TMY5(外形图)
|
5
|
0.5至0.7
|
3000
|
15.92
|
5
|
18
|
G1"
|
G1"
|
|
TMY6(外形图)
|
5.88
|
0.5至0.7
|
2800
|
20.06
|
7.6
|
18
|
G1"
|
G1"
|
|
TMY7(外形图)
|
6.6
|
0.5至0.7
|
2800
|
22.51
|
8.7
|
18
|
G1"
|
G1"
|
|
TMY8(外形图)
|
8
|
0.5至0.7
|
3500
|
21.8
|
12
|
22
|
G1 1/4"
|
G1 1/4"
|
|
TMY9(外形图)
|
8.82
|
0.5至0.7
|
2500
|
33.69
|
11.6
|
46
|
G1"
|
G1 1/4"
|
|
TMY13(外形图)
|
13
|
0.5至0.7
|
3500
|
35.47
|
23.4
|
59
|
φ32
|
φ63.5
|
|
TMY15(外形图)
|
15.1
|
0.5至0.7
|
2500
|
57.68
|
18
|
46
|
G1 1/4"
|
G1 1/4"
|
|
TMY16A(外形图)
|
16
|
0.5至0.7
|
