TMYJBW,TMYJBL,摆线减速气动马达
点击图片查看原图

型号： TMYJBW,TMYJBL,摆线减速气动马达
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 1132
询价

公司基本资料信息
详细说明


TMYJBW,TMYJBL,摆线减速气动马达

摆线减速机号
机号 最大许用扭矩N.m 减速比
9 11 17 23 29 35 43 59 71 87
输入功率(KW)
-1 40 0.37 0.37 0.37 0.25 0.25 0.18 0.12 0.12 -- --
-2 118 1.1 1.1 1.1 0.75 0.75 0.55 0.37 0.25 -- --
-3 245 2.2 2.2 2.2 1.5 1.5 1.1 0.75 0.55 0.55 --
-4 495 4 4 4 3 3 2.2 1.5 1.1 0.75 --
-5 980 7.5 7.5 7.5 5.5 5.5 4 3 2.2 1.5 1.5
-6 1960 11 11 11 11 11 7.5 5.5 4 3 3
-7 2253 15 15 15 11 11 7.5 7.5 5.5 4 4
-8 3430 18.5 18.5 18.5 18.5 15 15 11 7.5 5.5 5.5
-9 8918 -- -- 22 18.5 18.5 18.5 15 11 7.5 7.5
-10 11760 -- -- 40 30 30 22 22 15 10 10
-11 17640 -- -- -- 55 55 40 40 30 18.5 15

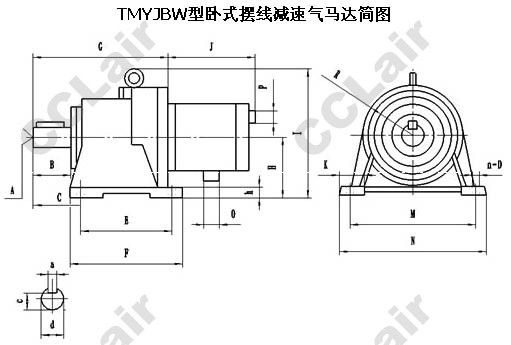

TMYJBW型卧式摆线减速气马达安装及外形尺寸表
机号 安装尺寸 输出轴 外形 进气 排气
H C E K M h A n D d a c B F N I R G J P O
-1 100 60 90 40 150 12 M8 4 12 25 8 21 35 120 180 175 150 141 ★ ★ ★
-2 100 101 90 45 180 15 M8 4 12 25 8 21 34 120 210 175 168 156 ★ ★ ★
-3 140 152 100 55 250 20 M8 4 16 35 10 30 55 150 290 240 200 192 ★ ★ ★
-4 150 169 145 65 290 22 M10 4 16 45 14 39.5 74 195 330 275 240 240 ★ ★ ★
-5 160 206 150 75 370 25 M12 4 16 55 16 49 91 260 420 356 300 310 ★ ★ ★
-6 200 125 275 75 380 30 M12 4 18 65 18 58 89 335 430 425 340 353 ★ ★ ★
-7 220 145 320 85 420 30 M12 4 22 80 22 71 109 380 470 460 360 391 ★ ★ ★
-8 250 155 380 120 480 35 M16 4 22 90 25 81 120 440 530 529 430 446 ★ ★ ★
-9 290 186 480 120 560 40 M20 4 26 100 28 90 141 560 620 614 500 552 ★ ★ ★
-10 325 230 250X2 120 630 45 M24 6 30 110 28 100 150 600 690 706 580 610 ★ ★ ★
-11 420 324 330X2 160 800 50 2-M20 6 32 130 32 119 202 810 880 883 710 808 ★ ★ ★

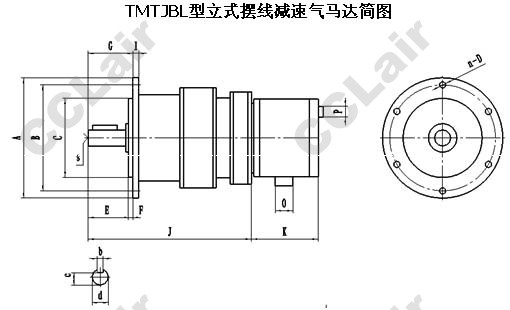

TMTJBL型立式摆线减速气马达安装及外形尺寸表

机号 安装尺寸 输出轴 外形 进气 排气
B C G I F s n D d b c E A J K P O
-1 134 110 48 9 3 M8 4 12 25 8 21 35 160 141 ★ ★ ★
-2 160 130 42 12 3 M8 6 12 25 8 21 34 180 156 ★ ★ ★
-3 200 170 50 15 4 M8 6 12 35 10 30 45 230 192 ★ ★ ★
-4 230 200 79 15 4 M10 6 12 45 14 39.5 64 260 240 ★ ★ ★
-5 310 270 90 20 4 M12 8 12 55 16 49 79 340 310 ★ ★ ★
-6 360 316 91 22 5 M12 8 16 65 18 58 80 400 353 ★ ★ ★
-7 390 345 112 22 5 M12 12 18 80 22 71 98 430 391 ★ ★ ★
-8 450 400 111 30 6 M16 12 18 90 25 81 110 490 446 ★ ★ ★
-9 520 455 169 35 8 M20 12 22 100 28 90 130 580 552 ★ ★ ★
-10 590 520 174 40 10 M24 12 22 110 28 100 140 650 610 ★ ★ ★
-11 800
