一、概述
硬齿面减速器主要包括平行轴系列和垂直轴系列，平行轴减速器是按国家标准(GBl9004—88))生产，产品经优化设计，具有国际八十年代先进水平，它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列，垂直轴减速器是按国家标准(JB/T9002—1999)生产，用于输入轴与输出轴呈垂直方向布置的传动装置，它主要包括DBY、DCY和DFY三大系列。
1．性能特点
(1)中心距，公称传动比等主要参数均经优化设计，主要零、部件互换性好。
(2)齿轮均采用优质合金钢经渗碳、淬火、而成，齿面硬度达HRC54—62．
(3)体积小、重量轻、精度高、承载能力大、效率高，寿命长，可靠性高、传动平稳、噪音低。
(4)一般采用油池润，自然冷却，当热功率不能满足时，可采用循环油润滑或风扇，冷却盘管冷却。
2、应用范围
(1)输入转速一般n、≤1500r／min
(2)齿轮传动圆周速度不大于20米／秒。
(3)工作环境—40～50℃，女口果低于0℃，启动前润滑油应预热至0℃以上，本减速器可用于正反两个方向运转。
(4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。

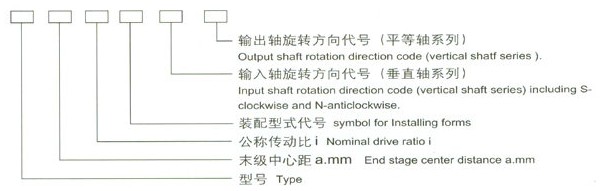

3、标记示例
二、 选用方法
1、已知参数和条件
原动机名称，功率P1= kW 转速n1=r/min
工作机名称．功率P2= kW 转速n2=r／min
要求的传动比i=n1／n2
每天工作小时数 h，每小时启动次数 次，每小时运转周期 ％，
负荷特点(平稳、冲击、严重冲击)，可靠度要求(一般、较高、高)
2、按额定功率选择规格型号
平等轴系列齿轮箱的公称输入功率PA(表9—20)按载荷平稳，每天工作时间小于或等于10h，每小时启动不超过5次，允许启动转矩为工作转矩的2倍，单向运转，单对齿轮的接触强度安全系数约为1，失效率概率小于或等于1％等条件计算确定的。齿轮箱双向运转时，需视情况将PN乘上0.8—1.0的系数，当反向载荷大，换向频繁、选用的可靠度系数KR较低时，系数取较小值，反之取较大值。
所选齿轮箱的额定功率必须满足：Pc=P2KAKsKR≤PA
式中：
Pc=计算功率
P2=工作机功率

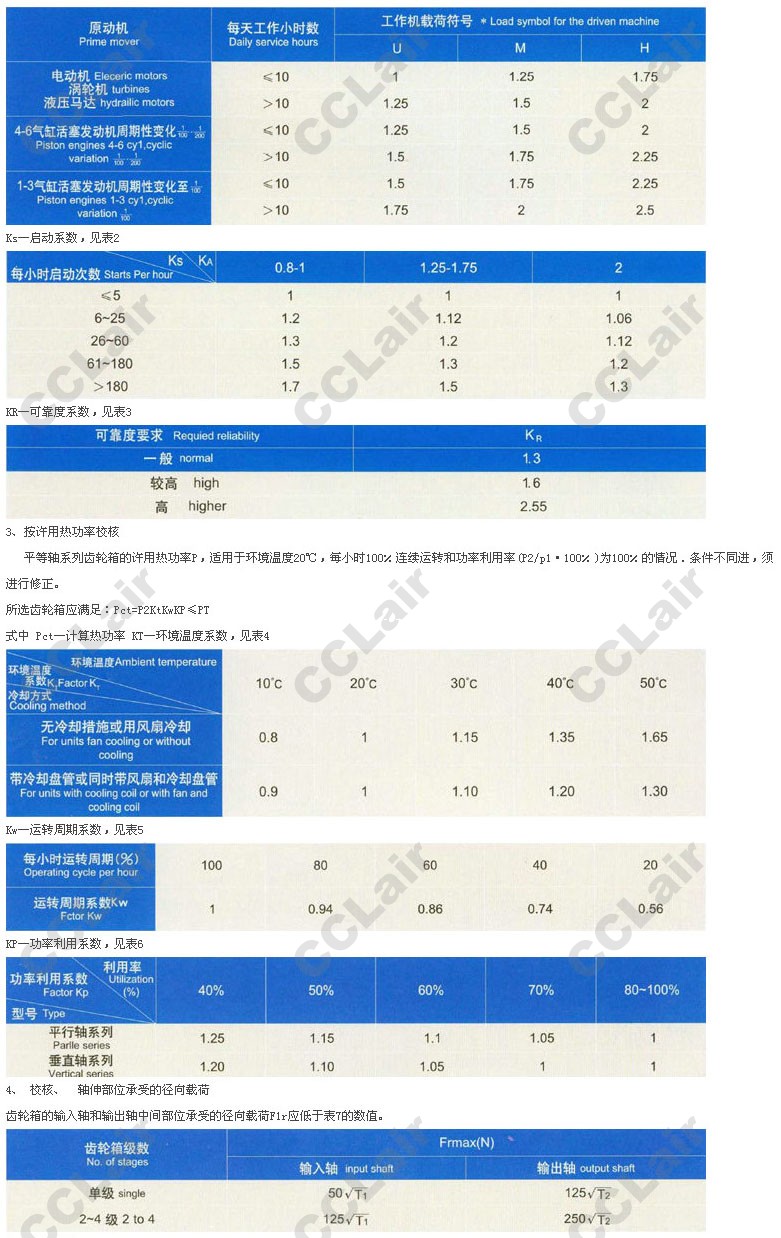

KA—使用系数，见表1

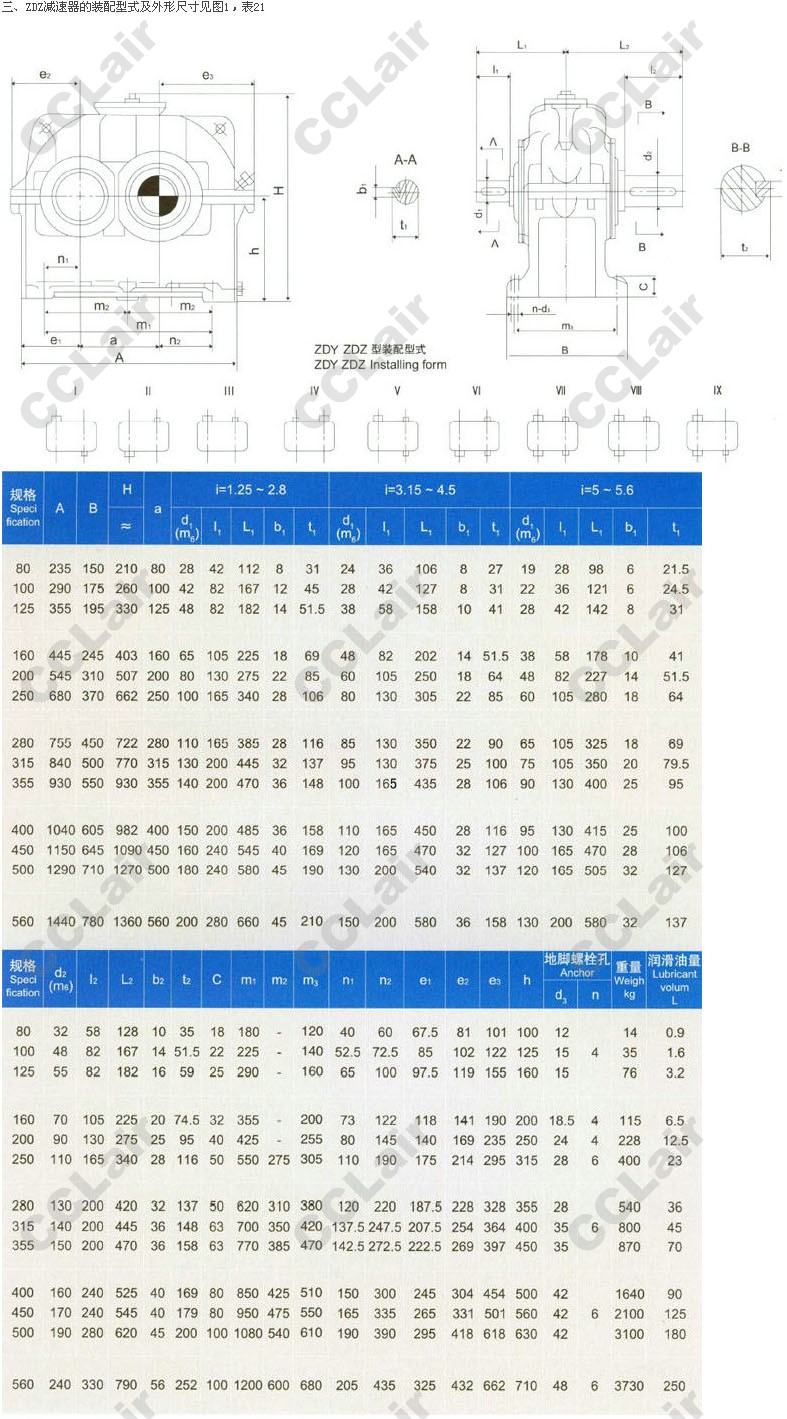

三、ZDZ减速器的装配型式及外形尺寸见图1，表21
