GL-5P,GL-5PA,GL-10P,GL-16P,GL-20P,GL-30P,GL-40P,锅炉炉排减速器

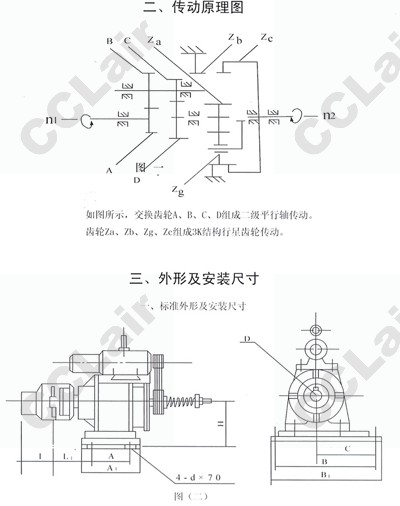

GL-P型系列锅炉炉排减速器是我厂与锅炉科研单位的技术人员共同研制开发的一种新颖锅炉炉排驱动装置，采用3K结构渐开线齿轮行星传动及浮动均载机构，具有功率分流等特点，产品配用电磁调速电机和控制器（根据用户需要还可配用变频调速电机及变频器等）进行平滑无级调速，调速范围广，使用方便，性能稳定可靠，并装有可靠的过载保护机构。
该系列减速器采用了优化设计，结构先进、紧凑、体积小、重量轻、效率高、寿命长、噪声低、易维修，是一种新型、理想的锅炉节能辅机。
主要技术参数|
锅炉炉排
减速器型号 |
GL-5P
|
GL-5PA
|
GL-10P
|
GL-16P
|
GL-20P
|
GL-30P
|
GL-40P
|
|||
|
总减速比
|
5278
|
7357
|
5564.7
|
5515
|
5682
|
5415.5
|
8037
|
|||
|
输出轴转速范围(R/min)
|
0.02368
-0.2368 |
.01631
-0.1631 |
0.02246
-0.2267 |
0.02267
-0.2267 |
0.02200
-0.2200 |
0.02308
-0.2308 |
0.01555
-0.1555 |
|||
|
额定输出扭距
|
5000
|
5500
|
7000
|
10000
|
20000
|
30000
|
45000
|
|||
|
匹配锅炉吨位
(t/h)(参考) |
2.4
|
4
(特殊锅炉) |
6
|
8.10
8.10 |
15.2
|
25
|
35.40
65.75 (双炉排) |
|||
|
电磁
调速 电机 |
型号
|
YCT90-4B
|
YCT112-4A
|
YCT112-4B
|
YCT132-4A
|
YCT132-4B
|
YCT160-4A
|
YCT160-4B
|
||
|
功率(kw)
|
0.37
|
0.55
|
0.75
|
1.1
|
1.5
|
2.2
|
3
|
|||
|
转速(r/min)
|
125-1250(无级)
|
|||||||||
|
减速器自重(kg)
|
200
|
200
|
350
|
620
|
680
|
1050
|
1600
|
|||
