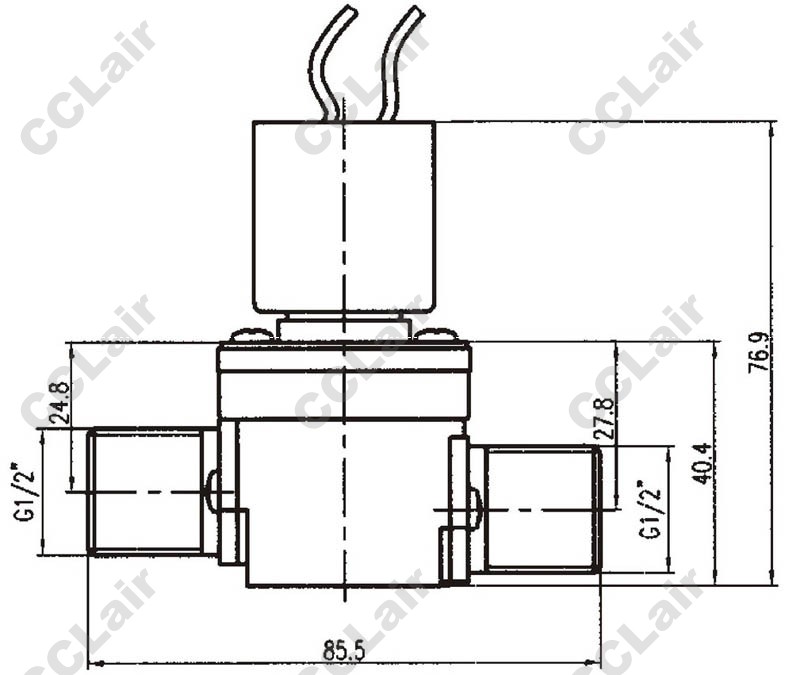

点击图片查看原图
|
产品型号
|
FCD.3-138D
|
FCD.3-138CD
|
FCD.3-138CBA
|
FCD.3-138CBAF
|
|
动作方式
|
先导式
|
|||
|
型式
|
常闭式、自保持式（脉冲电压下）
|
自保持式
|
||
|
工作压力
|
0.02MPa-0.8MPa
|
|||
|
连接方式
|
4分外螺
|
进4分内螺活扣出4分外螺
|
||
|
使用介质
|
水
|
|||
|
阀体材质
|
塑料阀体，铜接头
|
|||
|
介质温度
|
0-50
 |
|||
|
环境温度
|
0-40
|
|||
|
额定电压
|
AC220V、AC110V、DC110V、AC48V、DC48V、
AC36V、DC36V以上功率为6W、 脉冲4.5V、 脉冲3.6V 以上功率为2.5W. AC24V、DC24V、 AC12V、DC9V、DC12V、以上的功率为5W |
脉冲4.5V、脉冲3.6V 以上功率为2.5W.
|
||
|
电源电压变化范围
|
-10%
 +10% |
|||
|
绝缘电阻
|
DC500V兆欧表历时1min后绝缘电阻应
 100M |
|||
|
水密性能
|
静水压0.02Mpa，泄漏量
 0.1mL/min 静水压0.030.8Mpa，泄漏量0mL/min |
|||
|
耐水压
|
静水压 1.2MPa，历时5min，无破裂、变形、外部漏；
|
|||
|
可靠性
|
0.01
0.02MPa，通、断各10s持续1h，单向止回阀不直通，无卡死等； |
|||
|
流量特性
|
压力0.02Mpa 流量
 1.5L/min 压力0.1Mpa 流量8L/min压力0.3Mpa 流量 20L/min 压力0.8Mpa 流量30L/min |
|||
|
层间绝缘
|
高压脉冲2s后应正常；
|
|||
|
连续通电
|
通电12h，不通水，阀体不变形，线圈不烧坏；
|
|||
|
耐电压
|
导电部分与外露非带电金属部分之间应能承受,
AC1500V，50Hz，历时1min无闪络，不击穿；AC1800V，50Hz，历时1s，无闪络，不击穿； |
|||
|
止回功能
|
无
|
|||
|
过滤功能
|
内置过滤网
|
外置过滤网
|
||
|
调节功能
|
无
|
|||
|
线圈与阀体的角度
|
360、270、180、90
|
|||
|
电源连接方式
|
引线
|
|||
