21A3ZV45D,21A3ZV45G,21A2ZV15D,21A2ZV20D,ODE 21A2ZV20G,21A2ZV25D,21A2ZV25G,21A2ZV30D,
21A2ZV30G,21A2ZV45D,21A2ZV45G,21A2ZV55D,21A2ZV55G,21A3ZV30G,
特点
特点
21A3ZV20G常开式电磁阀
使用介质：空气、惰性气体、水、轻质油、汽油、柴油、燃料油
密封材料：氟化橡胶（FKM）
工作压力 : 0～30bar （AC bar/14W） 0～30bar （DC bar/14W）
流体温度： -10℃ ～ 140℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDF 180℃(classH)
14W-Φ13
GDH-GDV 180℃(classH)
21A3ZV25D两位两通电磁阀
使用介质：空气、惰性气体、水、轻质油、汽油、柴油、燃料油
密封材料：氟化橡胶（FKM）
工作压力 : 0～14bar （AC bar/8W） 0～14bar （DC bar/8W）
流体温度： -10℃ ～ 140℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDF 180℃(classH)
14W-Φ13
GDH-GDV 180℃(classH)
21A3ZV25G两位两通常开式电磁阀
使用介质：空气、惰性气体、水、轻质油、汽油、柴油、燃料油
密封材料：氟化橡胶（FKM）
工作压力 : 0～17bar （AC bar/14W）
0～17bar （DC bar/14W）
流体温度： -10℃ ～ 140℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDF 180℃(classH)
14W-Φ13
GDH-GDV 180℃(classH)
21A3ZV20D常开式电磁阀
使用介质：矿物油、汽油、燃料油
密封材料：氟化橡胶（FKM）
工作压力 : 0～20bar （AC bar/8W） 0～20bar （DC bar/8W）
流体温度： -10℃ ～ 140℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V
交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDF 180℃(classH)
14W-Φ13
GDH-GDV 180℃(classH)
21A3ZV15D常开式电磁阀
使用介质：矿物油、汽油、燃料油
密封材料：氟化橡胶（FKM）
工作压力 : 0～25bar （AC bar/8W）
0～25bar （DC bar/8W）
流体温度： -10℃ ～ 140℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V
交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDF 180℃(classH)
14W-Φ13
GDH-GDV 180℃(classH)
技术参数
| 阀接口口径ISO 228/1 | 型号 | 最大介质粘度 | 通径mm | 流动系数(1/mn) | 线圈功率(watt) | 压力 | |||
| cSt | °E | min | max M.O.P.D. | ||||||
| bar | AC bar | DC bar | |||||||
| G1/8〃 | 21A3ZV15D | 12 | ～2 | 1,5 | 1,4 | 8 | 0 | 25 | 25 |
| 21A3ZV20D | 37 | ～5 | 2 | 2,0 | 8 | 20 | 20 | ||
| 21A3ZV20G | 14 | 30 | 30 | ||||||
| 21A3ZV25D | 53 | ～7 | 2,5 | 3,2 | 8 | 14 | 14 | ||
| 21A3ZV25G | 14 | 17 | 17 | ||||||
| 21A3ZV30D | 3 | 4,0 | 8 | 10 | 10 | ||||
| 21A3ZV30G | 14 | 15 | 15 | ||||||
| 21A3ZV45D | 4,5 | 6,5 | 8 | 4 | 4 | ||||
| 21A3ZV45G | 14 | 6 | 6 | ||||||
| G1/8〃 | 21A2ZV15D | 12 | ～2 | 1,5 | 1,4 | 8 | 25 | 25 | |
| 21A2ZV20D | 37 | ～5 | 2 | 2,0 | 8 | 20 | 20 | ||
| 21A2ZV20G | 14 | 30 | 30 | ||||||
| 21A2ZV25D | 53 | ～7 | 2,5 | 3,2 | 8 | 14 | 14 | ||
| 21A2ZV25G | 14 | 17 | 17 | ||||||
| 21A2ZV30D | 3 | 4,0 | 8 | 10 | 10 | ||||
| 21A2ZV30G | 14 | 15 | 15 | ||||||
| 21A2ZV45D | 4,5 | 6,5 | 8 | 4 | 4 | ||||
| 21A2ZV45G | 14 | 6 | 6 | ||||||
| 21A2ZV55D | 5,5 | 9,0 | 8 | 2,5 | 2,5 | ||||
| 21A2ZV55G | 14 | 3,5 | 3,5 | ||||||

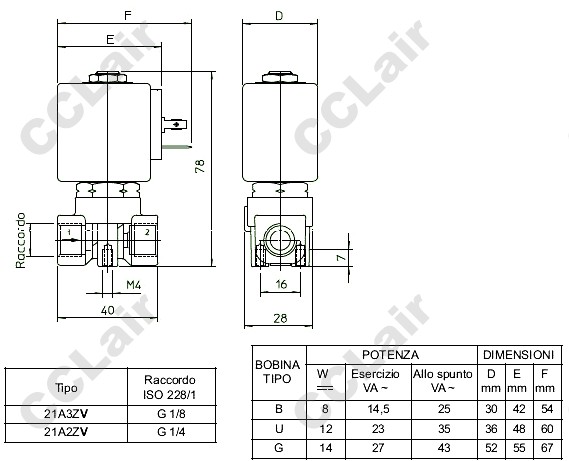

外形尺寸
