21A5KB45,21A5KB55,21A8KB45,21A8KB55,意大利ODE直动膜片式电磁阀
特点
21A8KB55直动膜片式电磁阀
使用介质：空气、低压蒸汽
密封材料：NBR(丁晴橡胶)
工作压力 : 0～3.5bar （AC bar/8W）
0～7bar （AC bar/14W）
0～1bar （DC bar/8W）
0～3bar （DC bar/14W）
流体温度： -10℃ ～ 90℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDP 160℃(高温)
BDF 180℃(classH)
14W-Φ13
GDH 180℃(classH)
21A8KB45直动膜片式电磁阀
使用介质：空气、惰性气体、水
密封材料：NBR
工作压力 : 0 ～5bar （AC bar/8W）
0～12bar （AC bar/14W）
0 ～1.5bar（DC bar/8W）
0 ～6bar （DC bar/14W）
流体温度： -10℃ ～ 90℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDP 160℃(高温)
BDF 180℃(classH)
21A5KB55直动膜片式电磁阀
使用介质：空气、低压蒸汽
密封材料：NBR(丁晴橡胶)
工作压力 : 0～3.5bar （AC bar/8W）
0～7bar （AC bar/14W）
0～1bar （DC bar/8W）
0～3bar （DC bar/14W）
流体温度： -10℃ ～ 90℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDP 160℃(高温)
BDF 180℃(classH)
14W-Φ13
GDH 180℃(classH)
21A5KB45直动膜片式电磁阀
使用介质：空气、低压蒸汽
密封材料：NBR(丁晴橡胶)
工作压力 : 0～5bar （AC bar/8W）
0～12bar （AC bar/14W）
0～1.5bar （DC bar/8W）
0～6bar （DC bar/14W）
流体温度： -10℃ ～ 90℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDP 160℃(高温)
BDF 180℃(classH)
14W-Φ13
GDH 180℃(classH)
技术参数
| 阀接口口径ISO 228/1 | 型号 | 最大介质粘度 | 通径mm | 流动系数(1/mn) | 线圈功率(watt) | 压力 | |||
| cSt | °E | min | max M.O.P.D. | ||||||
| bar | AC bar | DC bar | |||||||
| G1/8〃 | 21A5KB45 | 12 | ～2 | 4,5 | 6,5 | 8 | 0 | 5 | 1,5 |
| 14 | 12 | 6 | |||||||
| 21A5KB55 | 5,5 | 9,0 | 8 | 3,5 | 1 | ||||
| 14 | 7 | 3 | |||||||
| G1/4〃 | 21A8KB45 | 4,5 | 6,5 | 8 | 5 | 1,5 | |||
| 14 | 12 | 6 | |||||||
| 21A8KB55 | 5,5 | 9,0 | 8 | 3,5 | 1 | ||||
| 14 | 7 | 3 | |||||||

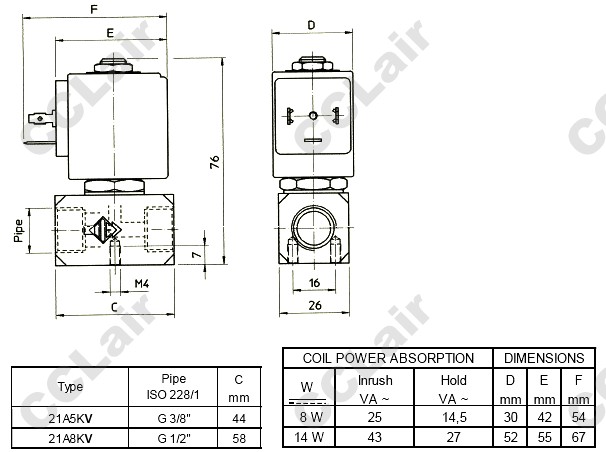

外形尺寸
