21H9KV180,21H9KB180,21H9KE180,意大利ODE先导膜片式电磁阀
特点
21H9KV180先导膜片式电磁阀
使用介质：空气、惰性气体、水
密封材料：EPDM乙丙橡胶
工作压力 : 0.1 ～16bar （AC bar@14W）
0.1 ～16bar （DC bar@14W）
0.1 ～16bar （AC bar@8W）
流体温度： -10℃ ～ 140℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDP 160℃(高温)
BDF 180℃(classH)
21H9KV180先导膜片式电磁阀
使用介质：空气、惰性气体、水
密封材料：FKM氟化橡胶
工作压力 : 0.1 ～16bar （AC bar）
0.1 ～16bar （DC bar）
流体温度： -10℃ ～ 140℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDP 160℃(高温)
BDF 180℃(classH)
21H9KB180先导膜片式电磁阀
使用介质：空气、惰性气体、水
密封材料：NBR
工作压力 : 0.1 ～16bar （AC bar/8W）
0.1 ～3bar （DC bar/8W）
0.1 ～16bar （AC bar/14W）
0.1 ～16bar （DC bar/14W）
流体温度： -10℃ ～ +90℃
阀体材质：黄铜
电源电压：直流DC12V-24V-48V-110V 交流AC24V-110V-220V
最高室内温度：80℃
连续工作：ED100%
线 圈：8W-Φ13
BDA-BDS-BSA 155℃(classF)
BDP 160℃(高温)
BDF 180℃(classH)
技术参数

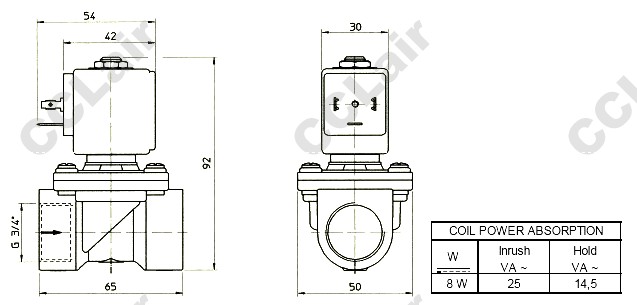

外形尺寸
| 阀接口口径ISO 228/1 | 型号 | 最大介质粘度 | 通径mm | 流动系数(1/mn) | 线圈功率(watt) | 压力 | |||
| cSt | °E | min | max M.O.P.D. | ||||||
| bar | AC bar | DC bar | |||||||
| G1/4〃 | 21H9KV180 | 12 | ～2 | 18 | 50 | 8 | 0,1 | 16 | 3 |
| 14 | 16 | 16 | |||||||
| 21H9KB180 | — | — | 18 | 8 | 16 | 3 | |||
| 14 | 16 | 16 | |||||||
| 21H9KE180 | — | — | 18 | 8 | 16 | 3 | |||
| 14 | 16 | 16 | |||||||
