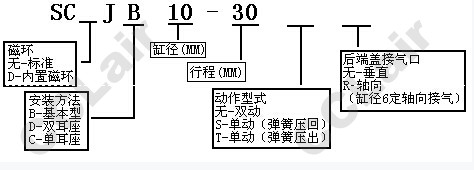

SCJB6,SCJB10,SCJB16,SCJB16-175,SCJB16-200,SCJB10-150,SCJB6-60,SCJB10-15,Sanwo微型气缸
SCJB10-30,SCJB10-45,SCJB10-60,CCLair SCJB10-75,SCJB10-100,SCJB10-125,SCJB6-15,SCJB6-30,SCJB6-45,
SCJB16-15,SCJB16-30,SCJB16-45,SCJB16-60,Sanwo SCJB16-75,SCJB16-100,SCJB16-125,SCJB16-150,
| 缸径（mm） | 6 | 10 | 16 |
| 工作介质 | 经过滤的压缩空气 | ||
| 动作型式 | 单动/双动 | ||
| 耐压试验压力 | 1Mpa（10kgf/cm2) | ||
| 最高使用压力 | 0.7Mpa(7kgf/cm2) | ||
| 最低工作压力 | ￠6mm:0.12MPA | ||
| ￠10mm-16mm:0.06Mpa | |||
| 缓冲 | 橡胶垫 | ||
| 环境温度 | （-10℃～70℃） | ||
| 使用速度 | 50～750mm/s | ||
| 行程误差（mm） | 0～+10 | ||
| 润滑 | 不需要 | ||
| 接管口径 | M5×0.8 | ||
行程/磁性开关
| 缸径(mm) | 标准行程 | 磁性开关 | 固定环带 |
| （mm) | |||
| 6 | 15，30，45，60 | D-C73 | |
| 10 | 15，30，45，60 | 工作电压： | |
| 75,100,125 | DC24V | D-C73 | |
| 150 | AC110V | BAND | |
| 16 | 15，30，45，60 | D-C75 | |
| 75,100,125 | 工作电压： | ||
| 150,175,200 | AC220V |
使用注意事项：
1、使用的电压及电流避免超负荷
2、严禁磁性开关直接与电源接通，必须同负载串联使用
3、严禁有其它强磁体靠近磁性开关，如有应屏蔽
